低校高式電壓互感器測試儀

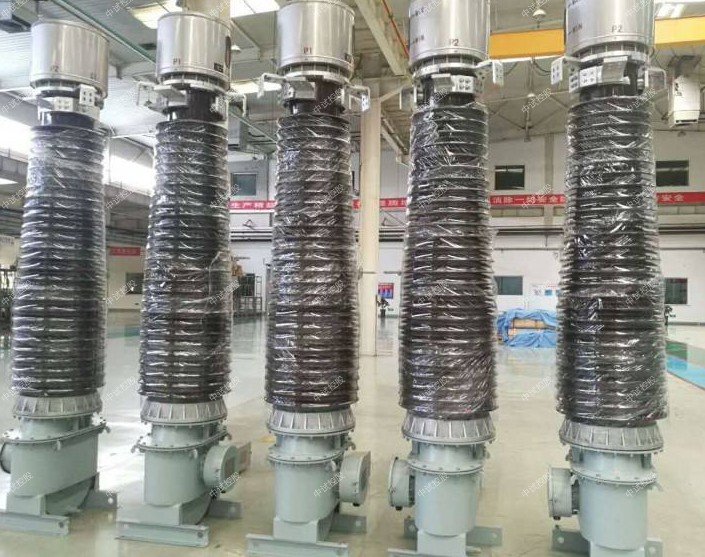

電壓互感器預防性試驗項目及方法

預防性試驗是中試控股電力設備運行和維護工作中一個重要環節，是保證電力設備安全運行的有效手段之一。

為了確保電壓互感器各項指標均合格，在正式進行投運之前，電力施工單位會對互感器進行預防性試驗，這對保證電站安全運行有著重大意義。

一、測量繞組的絕緣電阻

測量繞組絕緣電阻的中試控股主要目的是檢測其絕緣是否有整體受潮或劣化的現象。測量時一次繞組用2500V兆歐表，二次繞組用1000V或2500V兆歐表，而且非被測繞組應接地。測量時還應考慮空氣濕度、套管表面臟污對繞組絕緣電阻的影響。必要時將套管表面屏蔽，以消除表面泄露的影響。溫度的變化對絕緣電阻影響很大，測量時應記下準確溫度，比便比較。為減小溫度的影響，好在繞組溫度穩定后進行測試。

二、測量繞組的介質損耗因數tgδ

測量20KV及以上電壓互感器一次繞組連同套管的介質損耗因數tgδ,能夠靈敏地發現絕緣受潮、劣化及套管損壞等缺陷。由于電壓互感器的絕緣方式分為全絕緣和分級絕緣兩種，而絕緣方式不同測量方法和接線也不相同，故分別加以敘述。

三、油中溶解氣體色譜分析

中試控股電壓互感器絕緣油中溶解色譜分析對診斷放電性缺陷具有重要作用。其注意值為：總烴100pm；氫150pm；乙炔2ppm。對新投放的電壓互感器，其油中不應含有乙炔。可見乙炔含量仍有重要指標。乙炔含量異常，一般由兩種情況：一是穿芯螺絲懸浮電位放電，二是繞組絕緣有放電性缺陷?，F場實例表明，在三倍頻感應耐壓試驗中，被擊穿的電壓互感器絕緣油中的乙炔含量一般可達數十ppm。所以當乙炔含量超過注意值時應跟蹤試驗，對有增長趨勢者，應進行其他檢查性試驗，如局部放電，感應耐壓試驗等，直至吊芯檢查，找出乙炔氣體產生的原因。

四，交流耐壓試驗

電磁式電壓互感器的交流耐壓試驗有兩種加壓方式。一種是外施工頻試驗電壓的方式，適用于額定電壓為35kv及以下的全絕緣電壓互感器的交流耐壓試驗，試驗接線和方法與電流互感器的交流耐壓試驗相同。對于110kv及以上的串級式或分級絕緣式的電壓互感器，《規程》推薦采用倍頻感應耐壓的方式。

五、局部放電試驗

根據標準《互感器局部放電測量》（GB5583-85)知，對于互感器進行局部放電測量時，加在被試互感器高壓端上的預加電壓高達其正常運行電壓的2倍以上。這對電流互感器來說是允許的。然而對于電磁式電壓互感器，在額定頻率的額定電壓下，鐵芯已經開始飽和，對于JCC2-220型互感器，甚至在額定電壓的80%以下鐵芯就開始飽和。

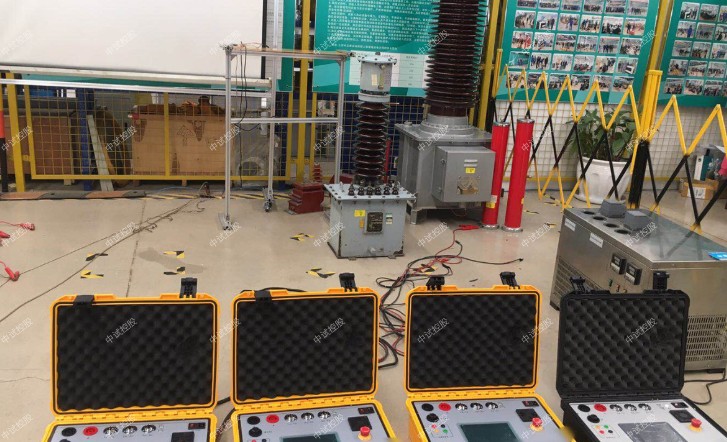

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、低校高式電壓互感器測試儀
概述
對中試控股GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

三、主要特點
1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程。
2. 中試控股單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3．具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、低校高式電壓互感器測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. 儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、低校高式電壓互感器測試儀具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 中試控股儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

四、技術參數
1.  環境條件：
溫度：（5~40）?C   相對濕度：<80%（25?C）
海撥高度：<4500m    電源頻率：50?0.5Hz
2.  被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. 直流電阻測量準確度：0-0.1Ω  3%
                       0.1-50   1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、準確度等級：    0.02%
8. 校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               誤差： ?X=?(2%×X+2%×Y?2個字)
                     ?Y=?(2%×X+2%×Y?2個字)
               導納：0.1mS-99.9mS
               誤差： ?X=?(2%×X+2%×Y?2個字)
                    ?Y=?(2%×X+2%×Y?2個字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

檢定
如需要對本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、低校高式電壓互感器測試儀進行精度檢定，請依照本說明進行，以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
本ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、低校高式電壓互感器測試儀中試控股的測試方法是建立在電壓互感器測差法（國家計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。

裝箱清單
主機：      1臺
測試線：    黑色耐磨護套四芯線航空插頭1根（儀器專用）
黑色耐磨護套兩芯線航空插頭1根（儀器專用）
            紅色高壓線1根
            黑色高壓線2根
            透明接地銅線1根
            電源線      1根
測試夾：    紅黑各4個
保險管：    220V 5A三個

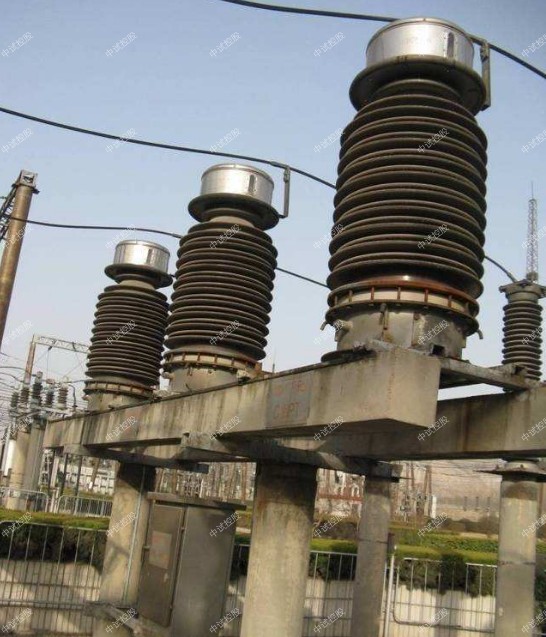

電壓互感器安裝接線應注意的問題

（1）二次回路接線應采用截面積不小于1.5mm2的絕緣銅線，中試控股排列應當整齊，連接必須良好，盤、柜內的二次回路接線不應有接頭。

（2）與電流互感器相同，電壓互感器的外殼和二次回路的一點也應良好接地。用于絕緣監視的電壓互感器的一次繞組中性點也必須接地。

（3）為防止電壓互感器一、二回路短路的危險，一、二次回路都應裝有熔斷器。接成開口三角形的二次回路即使發生短路，也只流過微小的不平衡電流和三次諧波電流，故不裝設熔斷器。

（4）電壓互感器二次回路中的工作阻抗不得太小，以避免超負載運行。

（5）中試控股電壓互感器的極性和相序必須正確。
