多二次繞組電磁式電壓互感器誤差測試儀

電壓互感器的接線方式

電壓互感器實際上中試控股是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。

中試控股電力電壓互感器的接線方式很多，常見的有以下幾種：

(1)用一臺單相電壓互感器來測量某一相對地電壓或相間電壓的接線方式

(2) 用兩臺單相互感器接成不完全星形，也稱V—V接線，用來測量各相間電壓，但不能測相對地電壓，廣泛應用在20KV以下中性點不接地或經消弧線圈接地的電網中。

(3) 中試控股用三臺單相三繞組電壓互感器構成YN，yn，d0或YN，y，d0的接線形式，廣泛應用于3~220KV系統中，其二次繞組用于測量相間電壓和相對地電壓，輔助二次繞組接成開口三角形，供接入交流電網絕緣監視儀表和繼電器用。用一臺三相五柱式電壓互感器代替上述三個單相三繞組電壓互感器構成的接線，除鐵芯外，其形式與圖3基本相同，一般只用于3~15KV系統。

(4)電容式電壓互感器接線形式。

中試控股電力在中性點不接地或經消弧線圈接地的系統中，為了測量相對地電壓，PT一次繞組必須接成星形接地的方式。

在3~60KV電網中，通常采用三只單相三繞組電壓互感器或者一只三相五柱式電壓互感器的接線形式。必須指出，不能用三相三柱式電壓互感器做這種測量。當系統發生單相接地短路時，在互感器的三相中將有零序電流通過，產生大小相等、相位相同的零序磁通。在三相三柱式互感器中，零序磁通只能通過磁阻很大的氣隙和鐵外殼形成閉合磁路，零序電流很大，使互感器繞組過熱甚至損壞設備。而在三相五柱式電壓互感器中，零序磁通可通過兩側的鐵芯構成回路，磁阻較小，所以零序電流值不大，對互感器不造成損害。

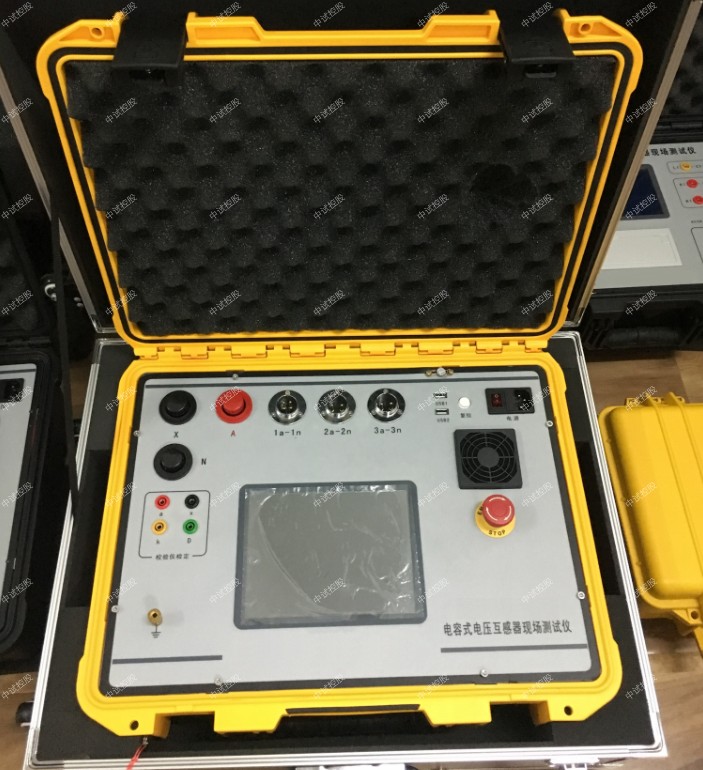

ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、多二次繞組電磁式電壓互感器誤差測試儀

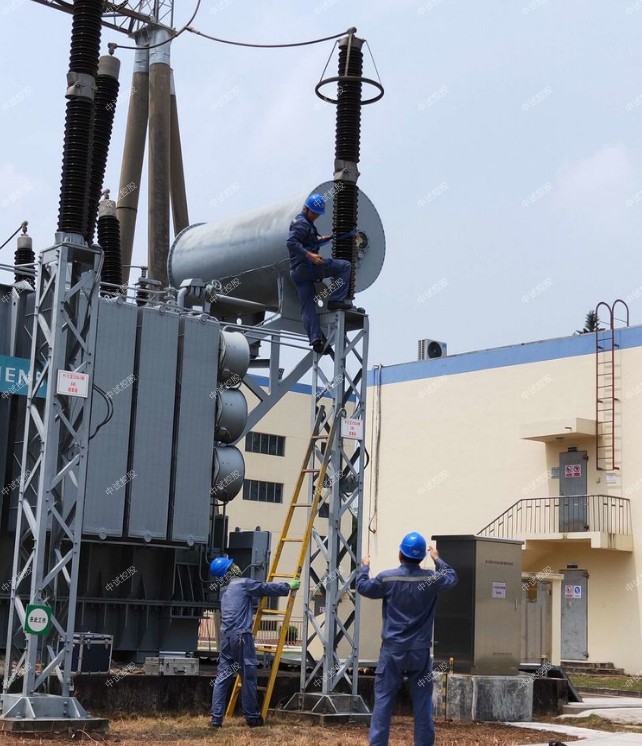

概述
對中試控股GIS 電磁式(PT)與電容式電壓互感器(CVT)進行誤差校驗時，測試接線復雜，所需的設備種類繁多，而且設備都很笨重，現場搬運非常困難。電磁式與電容式電壓互感器現場測試儀(以下簡稱測試儀)具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電磁式與電容式電壓互感器誤差的測量。可以覆蓋6KV/100V、6KV/ /100V/ 、10KV/100V、10KV/ /100V/ 、35KV/100V、35V/ /100V/ 、110kV/100V、110kV/ /100V/ 、220kV/100V以及220kV/ /100V / 變比的電力電磁式與電容式電壓互感器的測量。ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、多二次繞組電磁式電壓互感器誤差測試儀在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。
三、主要特點
1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足互感器檢定規程。
2. 單臺測試儀即可完成對GIS 電磁式電壓互感器(PT)和電容式電壓互感器（CVT）誤差（比差、角差）的測量。同時可以測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等。
3．具有極性、變比、接線檢查功能。
4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。
5. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。
6. 中試控股測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。
7. 測試過程大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。
8. 測試過程操作簡單。
9. ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、多二次繞組電磁式電壓互感器誤差測試儀儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。
10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。
11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

四、技術參數
1.  環境條件：
溫度：（5~40）?C   相對濕度：<80%（25?C）
海撥高度：<4500m    電源頻率：50?0.5Hz
2.  中試控股被測電壓互感器類型：GIS電磁式(PT)、電容式電壓互感器(CVT)
3．誤差測量準確度：0.05%
4．分壓比測量準確度：0.5%
5．分壓電容測量準確度：2%
6. 直流電阻測量準確度：0-0.1Ω  3%
                       0.1-50   1%
7. 內部標準電壓互感器部分：
a、變比范圍：
6KV/100V、      6KV/ /100V/
10KV/100V、   10KV/ /100V/
35KV/100V、   35KV/ /100V/
110KV/100V、   110KV / /100V/
220KV/100V、   220KV/ /100V /
b、準確度等級：    0.02%
8. 校驗儀檢定部分：
電壓范圍：0-100V （百分表誤差0.5%）
比差：0.001%-3%  （100V）
               角差：0.00′-50′（100V）
               誤差： ?X=?(2%×X+2%×Y?2個字)
                     ?Y=?(2%×X+2%×Y?2個字)
               導納：0.1mS-99.9mS
               誤差： ?X=?(2%×X+2%×Y?2個字)
                    ?Y=?(2%×X+2%×Y?2個字)

9．外形尺寸（mm）：496*394*185 mm
10．重量（Kg）:14.0

檢定
如需要對本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀進行精度檢定，請依照本說明進行，以保證準確性及儀器安全。
檢定儀器內部校驗儀單元及內部標準電壓互感器為本儀器的基本檢定方法。
本中試控股ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀的測試方法是建立在電壓互感器測差法（中試控股計量檢定規程《電力互感器》的規定）基礎之上。而互感器校驗儀和標準電壓互感器是測差法的核心儀器，保證互感器校驗儀和標準電壓互感器的精度就保證了整體誤差測試的精度。

簡易故障排除
1.開機不顯示，檢查電源，以及保險絲。
2.觸摸失效，插入USB鼠標進行操作。
3. 開機不能加載測試程序，或者出現死機現象，請重新開機。

裝箱清單
ZSCR-9500 GIS 電磁式與電容式電壓互感器現場測試儀（校驗儀）、多二次繞組電磁式電壓互感器誤差測試儀主機：      1臺
測試線：    黑色耐磨護套四芯線航空插頭1根（儀器專用）
黑色耐磨護套兩芯線航空插頭1根（儀器專用）
            紅色高壓線1根
            黑色高壓線2根
            透明接地銅線1根
            電源線      1根
測試夾：    紅黑各4個
保險管：    220V 5A三個

電壓互感器二次回路的接線形式

中試控股現場運行中按照電壓等級的不同，電壓互感器二次回路采用了不同的接線形式

1.10kV至35kV電壓互感器二次接線

電壓互感器一次側(高壓側)有熔絲，二次不設熔絲和任何其他保護設施，以減小電壓互感器二次回路壓降。從電壓互感器與電能表距離的遠近進行如下分析。

電壓互感器與電能表相距較遠(一般大于10m)。為了在測量電壓互感器壓降時，中試控股不斷其一次側刀閘進行試驗接線，采用圖一所示接線形式。電壓互感器二次出線進專用接線盒A，由于一般情況下電壓互感器二次端子與接線盒A之間的距離小于0. 5 m，可不考慮兩者之間的電壓降。測量電壓互感器二次壓降時，二次電纜線從接線盒A接至電能表專用接線盒B，即可測出其間的電壓降。采用這種接線方式開展測試工作安全、方便。

當電壓互感器與電能表相距較近時，在實際電力客戶接線時又分為兩種情況。

(1)電能表直接裝在電壓互感器柜上(如手車柜)，電壓互感器二次電纜直接進入電能表接線盒B，二次導線截面積大于4mm （請參考/中的電能裝置技術管理規程），如圖二所示。電能表與電壓互感器二次端子之間連線距離小于lm，一般不考慮電壓降誤差，但至少應每2年1次在停電的情況下檢查和處理電壓互感器二次端子接頭生銹、腐蝕等情況。

(2)電壓互感器二次通過插件接至電能表接線盒，如圖三所示。這種接線方式一般是電壓互感器裝在手車柜上，用上電后就不再管理，壓降不易側試。實際這類“插件”操作頻繁，接觸電阻不能忽略。

2.110kV及以上電壓互感器二次接線

電壓互感器一次側沒有熔絲，電壓互感器二次側必須裝設保護設備(熔絲或快速空氣開關)，防止電壓互感器二次短路。對于進線供電的情況，為了保證計量準確，便于加封，在電壓互感器桿下裝設專用電壓互感器端子箱，接線方式如圖四所示。將接線盒A和快速開關ZKK裝于電壓互感器二次箱內，二次電纜從快速開關ZKK直接接到電能表接線盒B，可測量出從接線盒A到電能表之間的電壓降，同樣電壓互感器二次端子接頭應至少2年1次檢查和處理銹腐等情況。

ZKK應使用單相的快速空氣開關，便于對電壓互感器進行一相一相的測量，同時測量時應有足夠的操作距離，保證工作人員的安全。電壓互感器電纜首端、中端和末端保護層金屬部分一定要可靠接地，以屏蔽外磁場感生的電勢，保證電壓降測量的準確性。
