ZSYSB-5/50交流耐壓設備

注意事項
接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，再以每秒2％額定試驗電壓的速度升到您所需的試驗電壓，并密切注意測量儀表的及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。

試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。
不得超過額定參數使用。除試驗必需外，決不可帶電壓通電或斷電。
做高壓試驗時，除熟悉本說明書外，還必須嚴格執行中試控股有關標準和操作規程。可參照GB311.1 – 97《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。

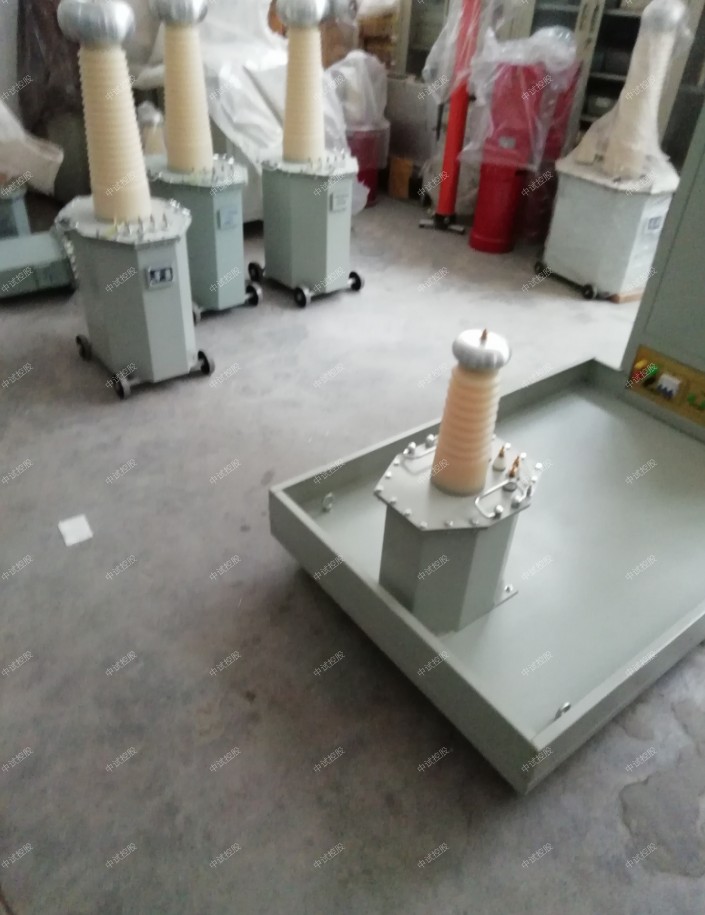

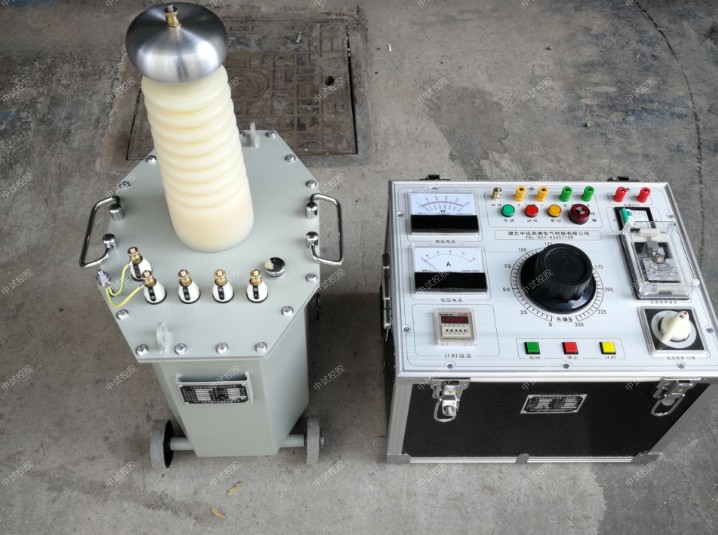

本ZSYSB-5/50交流耐壓設備是由交直流試驗變壓器和控制箱兩部分組成。其性能優越、功能多，體積小，重量輕，使用可靠，外形美觀，操作維修方便。

技術參數：
高壓試驗變壓器參數：
容量：5KVA
輸入電壓：AC200V  50Hz
輸入電流：25A
輸出電壓：AC：50KV    DC：70KV
輸出電流：AC:100mA    DC:100mA
控制箱主要參數：
容量:5KVA
輸入電壓:AC220V 50Hz
輸入電流:23A
輸出電壓:0～250V
輸出電流:0～25A

使用條件
1．溫度：-15℃～40℃
2．海拔高度：＜1000m
3．相對溫度：＜85%
4．工作場所應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和浸性介質。
注意事項
1．開箱時應檢查有否運輸損壞或不良接觸。
2．使用一時間后應檢查各電器元件是否良好，特別是調壓器碳刷的接觸良好。
3．嚴格按照程序操作。

ZSYSB-5/50交流耐壓設備的工作原理
      ZSYSB-5/50交流耐壓設備特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
工作原理
      1、交流、交直流試驗變壓器： 將工頻電源輸入操作箱（或操作臺），經自耦調壓器調節電壓輸入*試驗變壓器的初級繞組。根據電磁感應原理，在次級（高壓）繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，電力高壓試驗變壓器其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

2、帶抽頭試驗變壓器： 為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，原理示意圖

3、串級試驗變壓器： 中試控股為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓關系滿足：P1=2P2=3P3，U（總）=1U+2U+3U。
