ZSZZ-40A直阻測試儀

變壓器繞組直流電阻的檢測是一項很重要的試驗項目，DL/T596--1996預試規程的試驗次序排在變壓器試驗項目的第二位。

1.規程規定它是變壓器大修時、無載開關調級后、變壓器出口短路后和1～3年一次設備的必試項目。

2.可有效的考核繞組縱絕緣和電流回路連接狀況，能夠反映繞組匝間短路、繞組斷股、分接開關接觸狀態以及導線電阻的差異和接頭接觸不良等缺陷故障。是判斷各相繞組直流電阻是否平衡、調壓開關檔位是否正確的有效手段。

一、DL/T 596--1996預試規程的試驗周期和要求

1.試驗周期

變壓器繞組直流電阻正常情況下1～3年檢測一次。但有如下情況必須檢測：

(1)無勵磁調壓變壓器變換分接位置后必須進行檢測；

(2)有載調壓變壓器在有載分接開關檢修后必須對所有分接進行檢測；

(3)變壓器大修后必須進行檢測；

(4)必要時進行檢測。如變壓器經出口短路后必須進行檢測。

2.ZSZZ-40A直阻測試儀試驗要求

變壓器容量在1．6MVA及以上，繞組直流電阻相互間差別不應大于2％；無中性點引出的繞組線間差別不應大于三相平均值的1％。

容量在1.6MVA以下，相間差別一般不大于三相平均值的4%；線間差別一般不大于三相平均值的2%。

二、減少測量時間提高檢測準確度的措施

一般使用電壓降法和電橋法。對于大型變壓器，其電感非常大，為了加快測量速度，可采用快速測量方法。

變壓器繞組是由分布電感、電阻及電容組成的復雜電路。測直流電阻是在繞組的被試端子間通以直流，待瞬變過程結束、電流達到穩定后，記錄電阻值及繞組溫度。測直流電阻的關鍵問題是將自感效應降低到最小程度。

中試控股為解決這個問題分為以下兩種方法。

1.助磁法

助磁法是迫使鐵心磁通迅速趨于飽和，從而降低自感效應，歸納起來可縮短時間常數，大體有以下幾種方法：

2.消磁法

消磁法與助磁法相反，力求使通過鐵心的磁通為零。

整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
功能特點
1、整機由高速單片機控制，自動化程度高，操作簡便。
2、ZSZZ-40A直阻測試儀采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。
3、保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。
4、具有聲響放電報警，放電指示清晰，減少誤操作。
5、響應速度快，可在測量狀態直接轉換有載分接開關，儀器自動刷新數據。
6、智能功率管理技術，儀器總工作在最小功率狀態，有效節能，減少發熱。
7、320X240點陣的超小像素點的65K真彩色液晶。
8、儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。
9、儀器配備RS232和USB接口，可和計算機通訊以及U盤存儲。

技術指標
1、 輸出電流：<5mA、2.5A、5A

               10A、20A 、40A
2、 最小分辨率：0.1μΩ
3、 量程：   50μΩ～500mΩ（40A）        100μΩ～1Ω     （20A）
               500μΩ～2Ω  （10A）　　 　 1mΩ～4Ω        （5A）
               2mΩ～8Ω      (2.5A）       10Ω-20KΩ    （<5mA檔）
4、準確度：±(0.2%+2字)
5、工作溫度：0～40
6、工作濕度：<90%RH，不結露
7、外形尺寸:長325mmX寬240mmX高275mm
重量：15KG 不含測試線

ZSZZ-40A直阻測試儀的工作原理和應用有哪些？

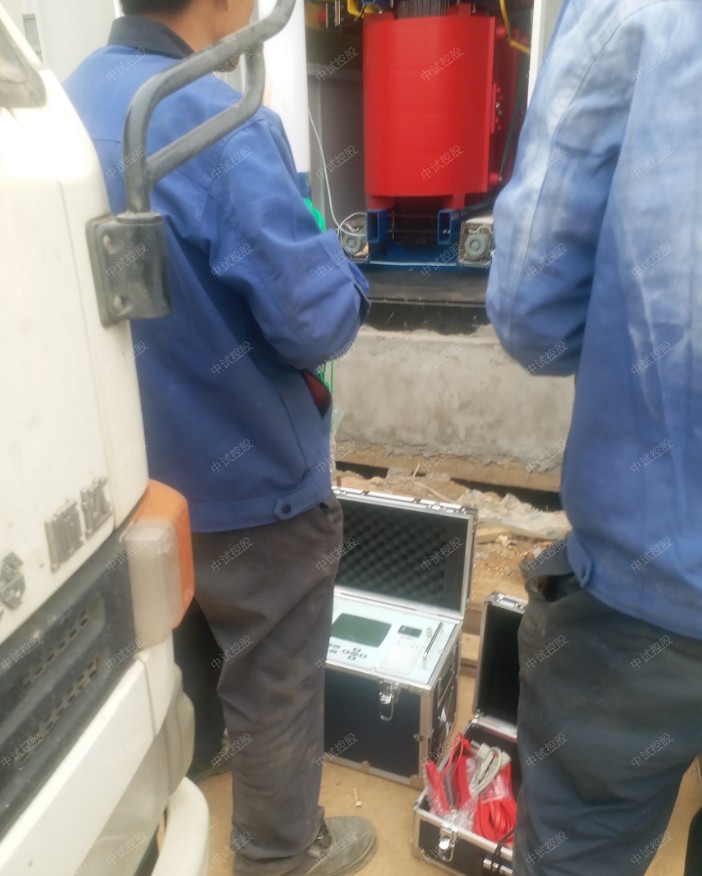

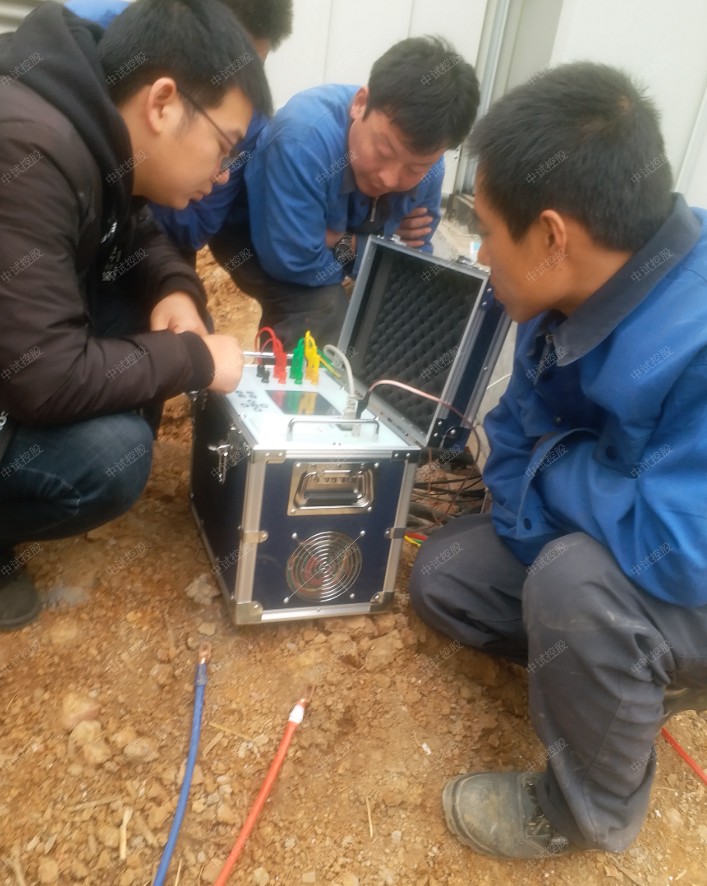

變壓器繞組直流電阻的測量是其日常測試中的重要項目。通過中試控股直流電阻測試儀（也叫變壓器直流電阻測試儀）的測量，可以檢查線圈的質量，抽頭開關的接觸位置是否良好，線圈或導線是否斷裂，并聯支路的正確性以及是否存在短路現象。確定短路損耗的重要數據。因此，該測試應在切換，預測試，大修和更換抽頭開關之后進行。近年來，隨著電力系統容量的增加，變壓器容量也在增加，變壓器容量越大，電壓水平越高，電感與電阻之比越大，因此，大型變壓器繞組的直流電路的穩定時間可能為數十分鐘甚至更長。
直流電阻測量在電力變壓器的生產，運行和維護中起著重要作用。在生產和維護部門，中間測試中的直流電阻測量可以檢查變壓器繞組，焊接，引線和其他過程的質量問題。作為測試的重要組成部分，直流電阻不僅是判斷變壓器的關鍵指標，而且是簡歷中加載的性能參數，為運行和維護提供了基礎。可以通過定期測量直流電阻來掌握變壓器的運行并消除隱患。目前，電子儀器已用于電阻測量，但由于功率變壓器本身的特性，它不能滿足精度和自動測試的要求。因此，開發一種精確，快速，自動的測量裝置具有重要的現實意義。
在半成品和成品變壓器中，變壓器的直流電阻測量是測試，安裝測試，移交測試和電力部門預防測試中的必要測試項目。
ZSZZ-40A直阻測試儀是新一代變壓器直流電阻測試儀，它可以根據不同類型的電力變壓器自動選擇測試電流，并以較快的速度顯示測試結果，直流電阻測試儀還具有存儲，打印，放電指示等功能。內置存儲器不會掉電，可以長時間保存測量數據。液晶顯示器的采用使該儀器具有良好的人機界面，是直流電阻測試中的信號選擇設備。
