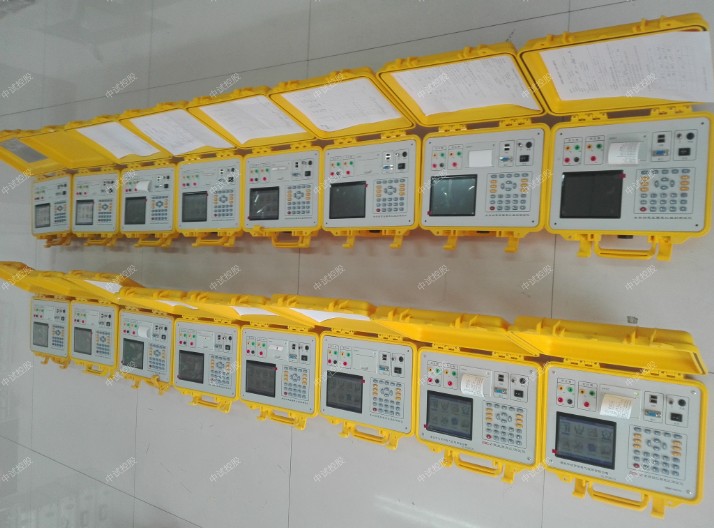

ZSBC-V變比測試儀

變比試驗的目的是什么？測定變比的方法有哪幾種？

做中試控股ZSBC-V變比測試儀變壓器變比試驗的目的主要有以下幾點。
(1)檢查變比是否與銘牌相符，以保證正確的電壓變換。
(2)檢查電壓分接開關指示是否正確。
(3)檢查變比，即檢查各繞組的匝數比，可判斷變壓器是否存在匝間短路。
(4)測出三相變壓器本身變比的不平衡程度，確定零序分量的大小。
(5)獲得準確的變比，以判別變壓器是否可以并列運行。
     當兩臺并列運行的變壓器二次側空載電壓相差為額定電壓的1%時，兩臺變壓器繞組中的環流將達到額定電流的10%左右時，會增加變壓器的損耗，占據變壓器的容量。因此，變比的差值應限制在一定范圍之內。

測定變比的方法有電橋法、雙電壓表法和標準互感器法。

變比組別測試儀是以單片機為核心進行測量計算和自動控制,全中文菜單操作界面，具有顯示直觀、穩定性好、精度高、測量范圍寬且現場不需三相電源等優點的新一代智能化變比測試儀器。
用變比電橋測量變壓器的變比，操作過程繁瑣，測量范圍狹窄，已經不適應現代測量的快節奏、高效率的要求。為此，中試控股采用現代電子技術，研制出了新一代變壓器變比組別測試儀。它體積小，重量輕，精度高，穩定性好。它采用了大屏幕漢字顯示、菜單操作，界面友好。變比組別可一次測完。該儀器是電力工業部門的理想測試儀器。

ZSBC-V變比測試儀功能特點

 1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小于0.1%、對稱度優于0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。

 2、功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數，可自動識別組號（0-11等同于1-12）。

3、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的顯示出變壓器連接組別情況。

5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不必反復輸入就能計算出各分接位置的變比誤差。

7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。

8、抗振性好：軍品接插件的使用增強了抗振性能。

9、中試控股采用5寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。

9、儀器自帶熱敏式高速微型打印機，隨時將測試結果打印留存。

10、本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。

 12、攜帶方便：體積小，重量輕。

 13、內部配備高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行500次以上的測量。

ZSBC-V變比測試儀技術指標

1、變比測量范圍：0.9~10000

2、測量速度：35秒內完成三相測試

3、測量精度: 高壓側電壓的測量精度0.05%

低壓側電壓的測量精度0.1%

變比分辨率：0.0001

變比測量精度  0.1%（0.9－200）

              0.2%（200－2000）

              0.3%（2000－10000）

根據用戶要求可訂制全量程0.1級的設備

4、攜帶方便、適合野外作業

5、外形尺寸：320×240×130

6、重量：2.6Kg

ZSBC-V變比測試儀變壓器變比到底怎么計算！

1、變比是變壓器設計時計算誤差的一個概念。一般的變比大于3時，誤差需小于百分之0.5；變比小于等于3時，誤差需小于百分之1。

2、變壓器原繞組和變壓器副繞組中的感應電勢,與繞組的匝數成正比。根據兩側功率相同，功率等于電壓的平方與電阻的比值，從而得出電壓比，即變比。
3、原繞組輸入電壓與副繞組輸出電壓之比,等于它們的匝數比,比值K稱為變比系數。例：變壓器的變比110KV／11KV=10。
