35kV、300mm2電纜長度1.2km變頻串聯諧振裝置

變頻串聯諧振，“變頻”在串聯諧振電路中，通過調整可變的頻率范圍產生諧振條件，“串聯”是指在整個電路中的鏈接方式，串聯時，電壓相加，電流不變，“諧振”是指的諧振電路，組合起來就是我們常說的串聯諧振試驗裝置。

串聯諧振試驗前有什么條件？
試驗前條件分析
       當我們拿到試驗之后，我們中試控股要分析試驗的主體是什么，比如：電力電纜、變壓器、GIS組合器還是母線等等，針對不同的內容所施加的電壓不一樣，像同樣是變壓中試控股器，中性點接地和不接地的電壓等級就不同，而且接線也不同，電壓和容量直接影響串聯諧振試驗裝置的配置方案，所說的配置方案也就是連接方式，串聯方式、怎么串聯以及串聯幾個等等。
      要想達到串聯諧振的條件是當容抗等于感抗時，即可產生諧振的條件。

串聯諧振試驗中控制逆變器的方法有調幅控制和脈沖調頻控制兩種。脈沖頻率調制方法實現起來比較簡單，可以在下面兩種情況下使用。
1 )如果負載對工作頻率范圍沒有嚴格限制,這時頻率必須跟蹤,但相位差可以存在而不處于諧振工作狀態。
2 )如果負載的Q值較高,或者功率調節范圍不是很大,則較小的頻率偏差就可以達到調功的要求。

脈沖頻率調制方法的主要缺點是工作頻率在功率調節過程中不斷變化,導致集膚深度也隨之而改變,在某些應用場合如表面淬火等，集膚深度的變化對熱處理效果會產生較大的影響,這在要求嚴格的應用場合中是不允許的。

ZSBP-162KVA/54KV變頻串聯諧振成套試驗裝置
一、適用范圍
1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV。
2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。
3 滿足10kV變電站開關，互感器等的交流耐壓，電容量≤0.008uF試驗頻率為30-300Hz,試驗電壓42kV。
1. 35kV/300mm2的電纜，長度1.2km，電容量≤0.23 uF試驗頻率為30-300Hz,試驗電壓52kV。

二、35kV、300mm2電纜長度1.2km變頻串聯諧振裝置主要性能及參數
1、電源電壓：   220V±10%、50Hz；
  2、額定容量：  162KVA；
  3、輸出電壓：     54KV，
  4、輸出電流：     2A，6A
  5、輸出電壓波形:  正弦波；
6、輸出電壓波形畸變率: ≤0.5% ；
7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；
  8、輸出頻率范圍:     30～300Hz ；
    9、品質因數:         ≥30
10、系統噪聲:       ≤60db
11、系統測量精度:    1.0級
12、頻率分辨率:      0.01Hz
13、頻率不穩定度:    ≤0.05%
14、環境溫度：       -25℃～ +55℃
相對濕度:       ≤90%
海拔高度:       ≤2000m
15、具備手動試驗/自動調諧/自動試驗模式。
16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。
17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。
18  具備過電壓、過電流、過熱保護功能。
19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。
20、具備各種數據打印功能。

  四、系統配置及具體參數

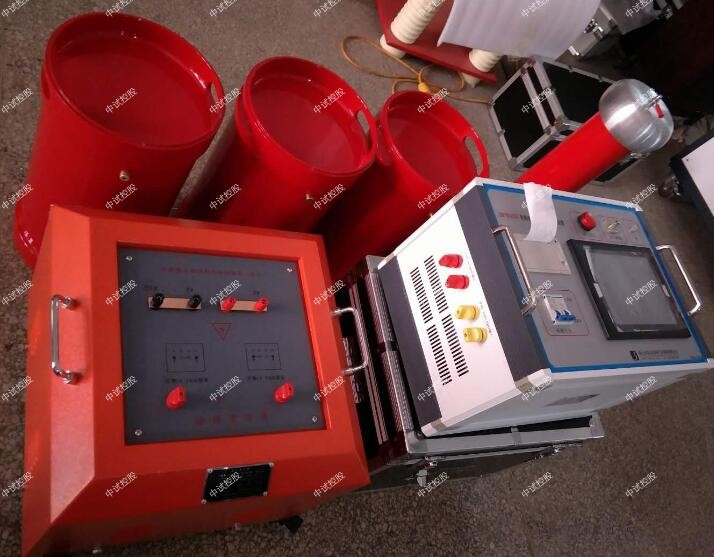

1、35kV、300mm2電纜長度1.2km變頻串聯諧振裝置變頻控制電源10KW                1臺
a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。
b) 額定輸出容量:  10KW
c) 工作電源:      交流220V、50Hz 。
d) 輸出電壓:      0～250V可調。
e) 輸出電壓不穩定度≤0.05%
f) 最大輸出電流:  45A
g) 輸出波形:正弦波,      波形畸變率:≤0.5%
h) 頻率調節范圍:  30～300Hz
頻率調節分辨率: 0.001 Hz
i) 連續運行時間: 大于1小時
j) 噪聲水平:≤ 60dB
k) 變頻電源采用高性能專用微機控制電壓、頻率調節
l) 變頻電源配備專用引線和插頭與其他設備進行連接。
m) 保   護 ：具有過壓、過流、過熱、放電保護功能。
n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。
具備大屏幕顯示,可指示:中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。
具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。
  O) 重   量： 16Kg
2、 勵磁變壓器10KVA            1臺
a) 額定容量:    10KVA
b) 輸入電壓:    250V
c) 輸出電壓：   1.75KV；3.5KV；
d) 工作頻率范圍： 30～300Hz
e) 連續運行時間: 大于1小時
f) 電壓比測量誤差: 小于1%
g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；
高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；
內置過電壓保護,防止擊穿反擊。
  h) 重   量：    50Kg ;
3、高壓電抗器 DK-40.5/27        4臺
a) 額定容量：  40.5KVA
b) 額定電壓：   27KV
c) 額定電流：    1.5A
e) 品質因素：  Q≥30
f) 結    構： 干式；
    g)  重    量： 40Kg/臺
h) 連續運行時間：≥ 1小時
4、 電容分壓器   TRF-60/0.003                1臺
a) 額定電壓：    60KV
b) 工作頻率：    30～300Hz
c) 分 壓 比：    1000：1
d) 分壓比誤差：  ≤1%,
e) 測量精度：    交流有效值1.0級
f) 介質損耗：    tgδ≤0.5% ;
g) 重    量：    10Kg
h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。
一覽表
1 變頻電源 10KW 臺 1
2 勵磁變壓器 YD-10KVA 臺 1
3 高壓電抗器 DTG-40.5/27
(27KV/1.5A) 臺 4
4 電容分壓器 TRF-60/0.003
(60KV) 臺 1
5 附件箱 含測試線一套 套 1
六、出廠檢驗
中試控股對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。
1、變頻電源
1）絕緣電阻測試
2）耐壓試驗：2000V，1分鐘
3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。
2、勵磁變壓器
1）直流電阻測量
  2）變比測量
  3）空載電流及空載損耗
  4）短路阻抗和負載損耗
  5）絕緣電阻測試
  6）溫升試驗：額定容量下運行60min,溫升不大于65K
 3、電抗器試驗
1）中試控股直流電阻測量
2）電感量測量
3）交流耐壓試驗
溫升試驗：額定容量下運行60min,溫升不大于65K
 4、35kV、300mm2電纜長度1.2km變頻串聯諧振裝置成套裝置試驗
（1） 耐壓試驗：1.1額定電壓下，耐壓1min；
（2） 短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。
（3）噪音小于60dB；
