35kV變壓器、開關等變頻串聯諧振裝置

在通過串聯諧振試驗找到諧振點并升壓到試驗電壓時，如果出現試品耐壓不合格或者現場環境沒發生大的變化等現象，試驗是不會產生過電壓保護或者其他故障。但是由于電網電壓不是恒定的，電源輸入電壓是波動的，那么高壓輸出也是具有一定的BO動性，此種情況可能會造成電壓波峰出現過電壓保護。如果出現電源電壓BO動，中試控股可以調整儀器的過電壓保護，提高過電壓保護設置，我們一般要求過電壓保護設置到電壓保護的1.1倍，此時設置到1.2倍基本沒有問題。

ZSBP-81kVA/81kV耐壓諧振裝置
35kV變壓器開關諧振50MVA主變

1、幫助實現各種被試品的預防交流耐壓試驗和交接交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的交流耐壓試驗。

特征
試品對象：

35kV/50MVA主變的交流耐壓試驗，電容量≤0.015uF，試驗頻率45-65Hz，試驗電壓68kV，試驗時間1min。
10kV/31.5MVA主變的交流耐壓試驗，電容量≤0.01uF，試驗頻率45-65Hz，試驗電壓35kV，試驗時間1min。

額定容量：81kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：81kV
額定電流：1A
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續5min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行5min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護

ZSBP-81kVA/81kV耐壓諧振裝置測量精度：系統有效值1.5級；

10kV/31.5MVA主變
激勵變壓器ZSJLB-6kVA                    1
額定容量：6kVA；
輸入電壓：0-400V，單相；
輸出電壓：3kV；6kV；
結    構：干式；
重    量：約40kg；

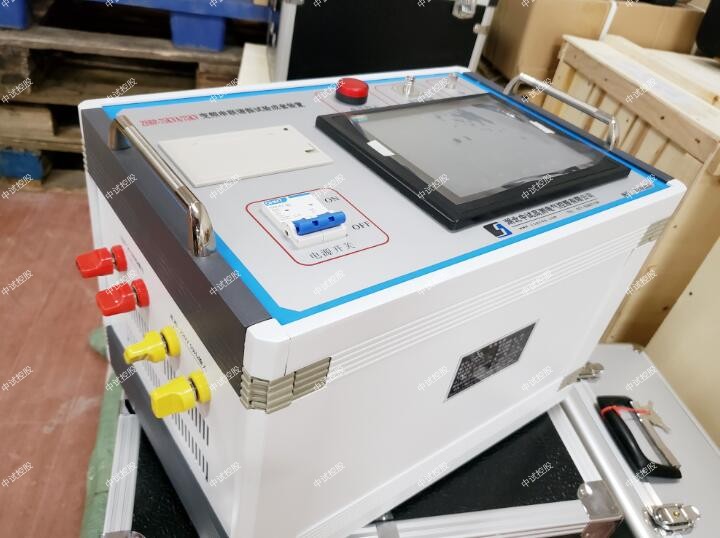

變頻電源ZSXB-F-6kW/220/380V                          1

額定輸出容量：6kW
工作電源：220/ 380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：15A
額定輸出電流：15A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運 行 時 間：額定容量下連續5min
額定容量下連續運行5min元器件zui高溫度≤65K;
噪 聲 水 平：≤50dB

高壓電抗器ZSDK-27kVA/27kV                    3
額定容量：27kVA;
額定電壓：27kV；
額定電流：1A；
電 感 量：110H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約38kg；

電容分壓器ZSFRC-80kV/1000pF                      1
額定電壓：80kV；
高壓電容量：1000pF
介質損耗：tgσ≤0.5%；
分 壓 比：1000：1
測量精度：有效值1.5級;
重    量：約8kg；

補償電容器ZSBC-70kV/20000pF （抽頭35kV）      1套
額定電壓：70kV；
高壓電容量：20000pF
35kV變壓器、開關等變頻串聯諧振裝置介質損耗：tgσ≤0.5%；
重    量：約10kg；
