變電站蓄電池組對直流保護電器級差配合試驗儀

直流饋電多采用樹狀結構，一般經過三級配電,每級配電大多采用直流開關作為保護電器。通過對直流保護電器進行安秒特性測試和級差配合測試，檢查直流開關在事故狀態下跳閘選擇及跳閘時間是否滿足標準。在這里我們就用1000A直流斷路器安秒特性測試儀來講解其測量方法。

技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg

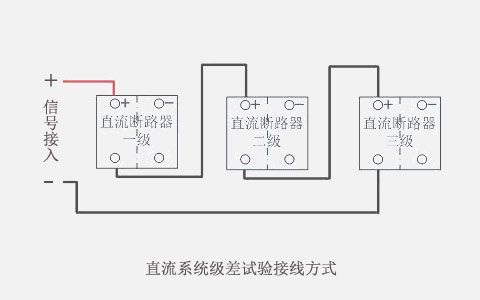

按級差配合要求第一級斷路器最先跳閘，然后第二級斷路器后跳，說明級差配合試驗合格，ZSMDJ-800直流系統級差配合特性測試儀最好的效果是級差配合度達到100%，測量過程中，注意定值的設置，若果您定值的倍率過低，反而會造成tuokoui不徹底，節點發熱，拉弧、粘連等，所以盡量選擇大倍率的電流倍數，這是符合測量要求規范的。

直流系統斷路器使用要求
通常為了預防直流電源系統故障措施，要求一個電站使用的直流斷路器或開關必須是同一個的。但由于種種原因導致使用多種不同型號廠家生產的斷路器，由于上下級直流開關保護動作不匹配，在直流系統運行過程中,當下級用電設備出現短路故障時,經常引起上一級直流斷路器越級跳閘,引起其它饋電線路斷電事故。
