準確測試其電流動作時間級差配合測試儀

直流系統級差配合測試創新方法與特點分析
在電力系統中，直流電源系統是繼電保護、自動裝置和斷路器正確動作的基本保證。 目前變電站的直流饋電大多采用樹狀結構，從蓄電池組到站內用電設備，一般經過san級配電，每級配電大多采用直流斷路器作為保護電器。 直流系統運行過程中，如果上下級直流斷路器保護動作特不匹配時，下級用電設備出現短路故障就會引起上一級直流斷路器的越級跳閘，從而引起其他饋電線路的斷電事故。
為防止因上下級直流斷路器保護動作不匹配帶來的隱患，國家電網規定，對于新裝和運行中的直流保護電器，必須保證其直流回路級差配合的正確性。 為此，直流系統極差配合測試儀，旨在測試變電站直流回路各級直流斷路器保護動作級差配合的正確性，中試控股根據測試結果各級直流斷路器。

直流饋電多采用樹狀結構，一般經過san級配電,每級配電大多采用直流開關作為保護電器。通過對直流保護電器進行安秒測試和級差配合測試，ZSMDJ-800直流系統級差配合測試儀檢查直流開關在事故狀態下跳閘選擇及跳閘時間是否滿足標準。在這里我們就用1000A直流斷路器安秒測試儀來講解其測量方法。

特點
1. 儀器既可以單獨使用，也可以與PC機聯機使用。
7. 自動保存設置數據，掉電后開機后顯示上一次的設置數據。
8. 具有安秒動作試驗方式、通流不動作試驗、tuokou測試試驗、差級配合試驗、內阻測試試驗五大試驗。完全兼容全點測試和抽點測試。
9. 儀器提供RS232通信接口，電腦完全可以控制儀器并導出試驗數據。
10. 聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線、生成EXCEL報表等。
11. 儀器帶有過熱、過流、過壓保護保護功能。
12. 儀器抗干擾能力強，電磁兼容能強。

技術指標
1. 電源輸入：220V±10%，頻率：50Hz±0.5 Hz；
2. 測試電流范圍：0—500A；
3. 測試電壓范圍：0-1.0V；
4. 測試電流紋波系數：小于5%；
5. 輸出電流的穩定性：≤0.5%；
6. 時間記錄：0-9999S；最小時間分辨率：0.1mS；
7. 環境溫度：－20℃至50℃
8. 外形尺寸：470mm(長)×320mm（寬）×460mm（高）；
9. 重量：20kg

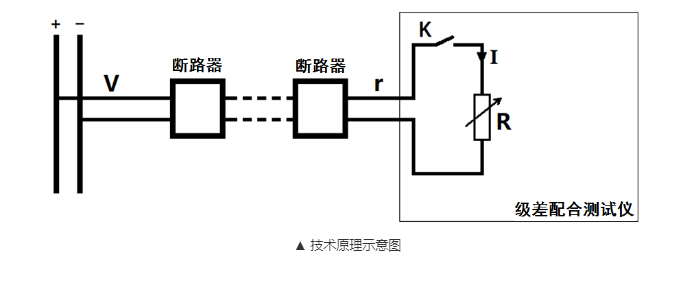

級差配合試驗
首先把三個斷路器按額定電流大小串聯起來，假設一級額定電流為100A最小、二級為200A、SAN級額定電流300A最大。然后對應接到儀器的正負極上，中試控股儀器設置好輸出電流為210A，這時按級差配合要求第一級斷路器最先跳閘，然后第二級斷路器后跳，說明級差配合試驗合格。不過實際中因使用斷路器的不同，性能誤差較大，引起越級跳閘的情況也會時有發生。
