中試控股技術研究院魯工為您講解：3kV電機運行檢測臺

中試控股是3kV電機運行檢測臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

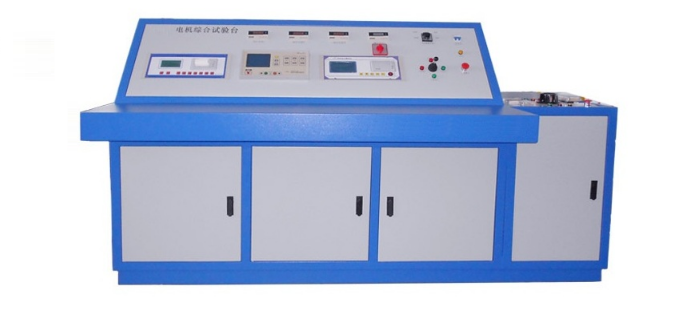

ZSDJ-II智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-II智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

技術指標
1·中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道；
2·電機交流耐壓裝置為便攜式可任意移動；
3·容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等；
4·電氣強度：量程0-10mA；
5·測試條件：施加電壓0-3KVAC可調,精度1%；
6·絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%；
7·冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%；
8·低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%；
9·堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%；
10·空載功率：量程0-100KW,測試條件額定電壓,精度1%；
11·空載電流：量程ACO-200A,測試條件額定電壓,精度1%；
12·泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%；
13·匝間絕緣：測試條件0.5-3.5AV,精度1%。
二、試驗能力
本電機綜合測試臺主要用于交流電機的常規試驗或大修、出廠試驗。依據用戶提供的技術要求滿足以下國家標準：
1·用戶提供的技術要求
2·GB/T 1029-2005《三相同步電機試驗方法》
3·GB/T 5171-2002《小功率電動機通用技術條件》
4·GB755-2008《旋轉電機定額和性能》
5·GB-T 1032-2005《三相異步電動機試驗方法》
6·GB 50055-93《通用用電設備配電設計規范》
7·GB/T 63-90《電力系統的電測量儀表系統設計規范》
8·GB6738-86《電測量指示和記錄儀表及其附件的安全要求》
三、執行標準
安全設計內容包括試驗人員安全防護和試驗設備運行邏輯、故障保護，設計首先保障試驗操作人員的安全，安全設計依據標準為。符合 GB/T4776，GB/T5169，GB/4285-1993，GB755-2008、GB/T 1032-2012等相關國家標準。
四、項目說明
耐壓：測量電機繞組和外殼之間的耐壓漏電流匝間：測量繞組的線圈匝間性能；
空載：測試電機在額定電壓下的空載電參數轉速：電機的額定轉速；
振動：電機空載情況下的振動溫度：測量電機溫度；
絕緣：測量電機絕緣性能直阻：測量電機線圈電阻。
五、測試單元的技術參數要求及說明
1·操作臺要求
微機型操作臺包括操作臺架、工業計算機（含鍵盤、鼠標）、液晶顯示器、面板顯示儀表和各類指示燈、控制開關與按鈕，同時要求打印機在未使用時可封閉于操作臺架內；

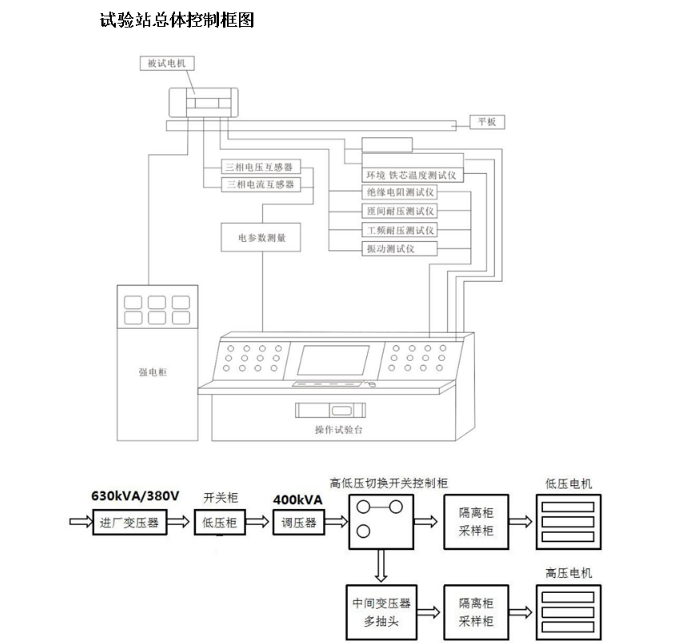

試驗臺內集成三相功率測量模塊、計算機接口與采集模塊、自動控制模塊、相關保護模塊、信號調理模塊、數據采集模塊等；
2·測量方式：采用微機測量
測量回路配置電流、電壓互感器和傳感器，中間環節采用信號調理接口模塊，由計算機完成信號采集和測量任務；
3·控制方式：采用PLC 直接控制
采用系列 PLC 進行聯鎖控制（或 AC－II 自動控制器），聯鎖程序可根據用戶的要求自由編輯、修改，控制系統性能穩定、系統可擴展性好；
4·操作方式：手動操作和自動操作方式并存
為避免微機故障時影響試驗工作，采用手動控制（面板按鈕操作）和自動控制（計算機鍵盤/鼠標操作）并存方式，不便采用自動控制或微機出現故障時可以采用手動操作試驗；
5·試驗數據處理：試驗結果保存在工控機內
微機試驗臺配置原裝工業計算機，試驗結果數據直接保存在試驗工控機硬盤中，手動測量的數據由人工輸入到試驗軟件界面，再保存在存儲器內，提供本機數據庫功能，可以進行試驗數據的本機查詢訪問，設計有試驗報告自動生成軟件并提供輸出打印功能；
6·電源：電源采用單調壓器（無變壓器）輸出模式。
參數
電機綜合測試臺是成套裝置，系統采用工控計算機控制，集成了直流電阻，耐壓、匝間、空載，溫度，轉速，振動等多項目的測量。具有測試速度快、精度高、使用方便、可靠性好等優點，主要用于交流電機的常規試驗或大修、出廠試驗。
1、中文菜操作單顯示、自動打印、操作方便、另配備有可靠的標準表比較測試通道
2、電機交流耐壓裝置為便攜式可任意移動
3、容量630KW-9000KW電壓6KV-10000V高壓電機需增加10KV升壓器、10KV高壓互感器等
電氣強度：量程0-10mA
測試條件：施加電壓0-3KVAC可調,精度1%
絕緣電阻：量程10-500MΩ,測試條件施加電壓500VDC,精度3%
冷態電阻：量程0-1KΩ,測試條件恒流源,精度1%
低啟電流：量程ACO-60A,測試條件0-額定電壓,精度1%
堵轉電流：量程ACO-200A,測試條件降壓獨轉,精度1%
空載功率：量程0-100KW,測試條件額定電壓,精度1%
空載電流：量程ACO-200A,測試條件額定電壓,精度1%
泄漏電流：量程0-20mA,測試條件1.06倍額定電壓,精度1%
匝間絕緣：測試條件0.5-3.5AV,精度1%

1、電源品質高、性能穩定：除滿足試驗標準要去的電源品質外，數字電源具有頻率范圍寬、頻率穩定度高、輸出電壓頻率響應快、輸出點參量閉環控制等特點，這些特點為形成高性能的電機試驗站提供了良好的基礎。

2、電源的并聯解并和擴容功能：試驗系統使用的兩臺數字電源系統可以并聯運行，單機容量提高一倍，為等效負載法（疊頻）試驗和其他單電源運行的試驗項目提供更大的試驗容量；在試驗系統需要擴容時，只需要增加數字電源的容量（并聯新的數字電源）使可完成系統擴容升級。

3、方便靈活的等效負載試驗：定子疊頻法是單電機進行溫升試驗的主要方法。不需要疊頻變壓，數字電源單機能夠滿足輸出滿足疊頻試驗要求的電壓波形。

設計依據

GB/T22670-2008 變頻器供電三相籠型感應電動機試驗方法

GB755-2008旋轉電機 定額和性能

GB/T755.2-2003旋轉電機（牽引電機除外）確定損耗的效率的試驗方法

ZSDJ-T 永磁同步電機試驗系統

與傳統的電勵磁同步電機相比，永磁同步電機，特別是稀土永磁同步電機具有損耗少、效率高、節電效果明顯的優點。又因無需勵磁電流，沒有勵磁損耗，提高了電動機的效率和功率密度。針對永磁同步電機的特點，在網絡化測控系統的平臺上開發建設永磁同步電機試驗系統，它具有測試精度高、控制簡單、自動化程度高、調速方便、調速范圍廣、低速性能好等特點，上位機自動設置轉速、扭矩，可自動繪制各類特性曲線，廣泛用于普通永磁同步電動機、變頻高速永磁同步電動機。
