中試控股技術研究院魯工為您講解：3kV電機運行實驗臺

中試控股是3kV電機運行實驗臺源頭實力大廠

可以完成試驗：高低壓電機閘間耐壓試驗、高低壓電機空載損耗及空載電流的測量、高低壓電機冷態電阻測量、三單相電壓及平均電壓測量、震動測量、溫度測量、絕緣電阻測量、高低壓電機工頻耐壓試驗、三/單祖電流及平均電流測量、轉矩轉速測量、溫升試驗、負載試驗、堵轉試驗。

參考標準：GB755-2008、GB/T 1032-2012

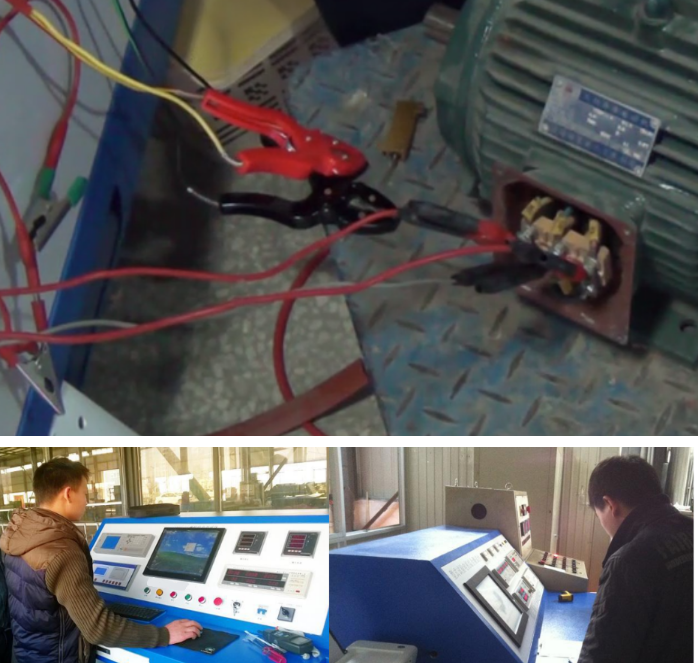

ZSDJ-II智能電機綜合測試臺是由中試控股研發生產，適用于容量0-10000kW和電壓等級0-10kV的交流電機、直流電機、變頻電機的出廠和維修后的各項試驗。試驗臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形。

ZSDJ-II智能電機綜合測試臺由工業計算機、試驗電源系統、試驗控制系統、傳感器和信號調理模塊、數據采集硬件和軟件、數值運算處理軟件、圖形顯示與操作軟件、試驗報告生成、波形和測量結果存儲打印軟件等組成，具有多通道、多功能、測量精確等特點，全行業處于領先水平！

中試控股多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

中試控股一直致力于從事智能測試裝備系統，智能制造設備系統，檢測試驗與設備維保三位于一體，集設計、生產、銷售的服務商，為客戶提供一站式工業產品智能系統解決方案。

一、概述
1.1本技術方案書規定了電機綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。
1.2 中試所提供產品為符合需方要求的優質產品。
1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在電機、電力電抗器生產、檢測企業并受到用戶好評的產品。
二、標準及要求
2.1  中試所提供的電機綜合測試臺的技術條件，均符合國家和電力電機行業標準和規范，如果標準之間有差異，以較高標準執行。
 GB755-2008    《旋轉電機 定額和性能》
GB/T 1032-2012 《三相異步電動機試驗方法》
GB/T 4025-2010《人機界面標志標識的基本和安全規則 指示器和操作器件的編碼規則》
GB/T 5226.1-2008 《機械安全 機械電氣設備 第 1 部分 通用技術條件》
GB/T 14394-1993   《計算機軟件可靠性和可維護性管理》
GB/T 50054-2011   《低壓配電設計規范》
GB/T 50055-2011   《通用用電設備配電設計規范》
GB/T 50063-2008   《電力裝置的電測量儀表裝置設計規范》
GB/T 6738-86      《電測量指示和記錄儀表及其附件的安全要求》
2.2外觀檢查
對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。
2.3電氣試驗項目
以下各試驗均按有關IEC60076-1 ~5《電力電機》和IEC60726《干式電力電機》標準執行，試驗項目如下表所示：
序號 試驗項目 出廠試驗 現場試驗
1 電機空載損耗試驗 √ √
2 電機額定轉速試驗 √ √
三、系統配置（試驗對象滿足如下電壓等級要求：）
序號 最大額定容量
kW 額定電壓
kV 試驗項目
1 2400 10 滿足30%電壓下，額定轉速測量
2 1000 10 滿足額定電壓下，額定轉速和空載測量
3 240 0.38、0.66 滿足額定電壓下，額定轉速和空載測量
供貨范圍
序號 設備名稱 產品型號 數量 備注
第一部分：主控制臺體
1-1 全自動電機綜合測試系統 ZSDL-AC-2400 1臺 全自動電腦控制
1-2 低壓輔助控制柜 ZSDL-AC-2400 1臺 一次低壓回路
1-3 高壓測試輔助控制柜 ZSDL-AC-2400 1臺 全自動換擋
1-4 全自動測試軟件系統 ZS-DL-10C 1套 定制
工業計算機 研華 1臺 I5處理器
顯示器 32寸 1臺 弧面屏
1-5 電容補償裝置（自動補償） 600kvar 1套 /
第二部分：電機損耗試驗
1 功率分析儀 ZSGL-805 1臺 /
2 感應電動調壓器 TSJA-800kVA 1臺 10- 650V
3 中間升壓變壓器 800kVA
0.65/3-6-10kV 1臺 /
4-1 電流互感器 ZSHL-800A 3臺 精度0.2級
4-2 電壓互感器 ZSHJ-10kV 3臺 精度0.2級
第三部分：儀器儀表
1 轉速測試儀 1臺 0.15 帶通訊
3.3備品備件
1 高壓試驗測試電纜 米 50米 測試電纜 自備
2 現場調試電纜 米 自備
3 大電流測試鉗 300A 把 3 免費 免費
4 電動調壓器控制連線 10芯 根 1 免費 免費
5 數字式溫濕度計 塊 1 免費 免費
3.4售后
序號 名稱 天數
1 現場調試 20
四、產品性能
我公司生產的電力電機測試臺裝置具備如下功能（測試項目）：
? 電機空載特性試驗（空載損耗、空載電流測量）；
? 電機負載特性試驗（負載損耗、可以自動進行30%電壓額定轉速測試）；
? 電機轉速測試功能；
五、系統參數（技術條件）
5.1電機綜合測試臺外觀：規格尺寸：臺體顏色：臺體圖片（僅作參考）：

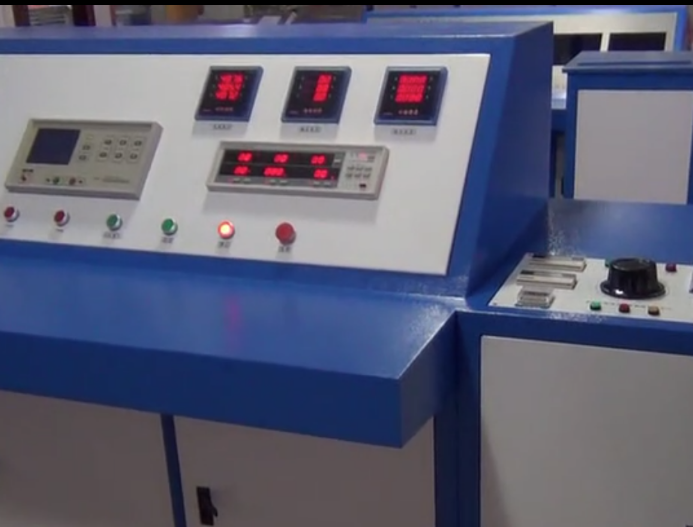

1電機綜合試驗臺參考圖片
軟件操作說明書
2.1畫面和菜單的構成
打開軟件圖標進入系統的主頁面如下圖所示，包括系統設置、試品信息、系統狀態顯示、試驗實時數據、實驗操作區域等
2.2主菜單和子菜單
最上方顯示有5個主菜單依次是：試品管理、通訊設置、程序設置、實驗報告、實驗完成功能菜單，如下圖：
2.2.1試品管理菜單
【文件】菜單主要是用來新建一個電機的文件檔案，選擇以前的記錄文件檔案，或者退出軟件。
【文件】點擊此菜單系統會彈出彈框，如下：
點擊添加
彈出彈框是用來設定電機的一些主要參數，主要是電機銘牌參數，按照名稱依次填入。按照上面的參數填寫，有下拉箭頭表示有備選，可供選擇。
設置方法：
1.報告編號：電機的編號。
2.產品型號：電機的基本型號，如S11。
3.材料：銅/鋁。
4.相序：單相/三相。
5.額定容量：電機的容量，如400kVA。
6.阻抗電壓：參照設計。
7.溫度：試驗時溫度，負載折算需要。
參數設置
【參數設置】的主要功能為設置升壓的速度，升壓動作的動作時間及步進值
線路設置
【線路設置】分為低壓線路和高壓線路設置，其中低壓線路設置包含了外接測試線和系統內部的線路電阻，高壓設置只需填入外界測試線阻值即可，主要功能為設置采樣測量回路的線路電阻修正
實驗報告
【實驗報告】該試品試驗完成后自動生成實驗報告
點擊開始試驗打開或者建立一個試驗編號，新建編號按照前文提到的方法依次按要求填入試驗電機的銘牌參數，最后確定即可進入一個電機參數進入試驗。
2.4試驗操作
本系統一共設置有7個試驗項目，空載試驗/負載試驗/感應耐壓試驗/外施耐壓試驗（由于每臺設備客戶需求不同，所以試驗項目也略有增減）
2.4.1空載試驗
功能：在空載情況下測量電機的空載電流百分比以及電機的空載百分比。用鼠標點擊試驗項目/空載試驗即可進入到試驗窗口。
低壓空載試驗界面
高壓空載試驗界面

開始試驗：
在設置好各項參數后，系統會根據試品參數自動切換到高壓特性或低壓特性試驗界面。
低壓特性操作：選擇手動控制，點擊測試，選擇相應電流檔位，點擊合閘，點擊升壓按鈕至試驗所需電壓，點擊鎖定，點擊保存，點擊解鎖，點擊降壓至調壓器回零位再點擊停止即可
高壓特性操作：選擇手動控制，點擊測試，選擇相應電流，電壓、中間變檔位，點擊合閘，點擊升壓按鈕至試驗所需電壓，點擊鎖定，點擊保存，點擊解鎖，點擊降壓至調壓器回零位再點擊停止即可
升壓按鈕是用來升高調壓器輸出的電壓，按鈕的模式是點擊升壓按鈕即可升壓，松開升壓動作停止。。
降壓按鈕是用來降低調壓器輸出的電壓，按鈕的模式是點擊降壓按鈕即可降壓，松開降壓動作停止。
當執行完各開關操作后，即可點擊升壓按鈕進行升壓操作，觀看監控窗口采集的數據，升到指定的試驗電壓即可。采集到想要數據時點擊鎖定、保存，當記錄完數據后即可解鎖，進行降壓（注意變頻器速率調制最大）。點擊停止圖標即可。
