電纜識別儀如何進行如何進行電纜識別工作

時間：2021-11-22

中試控股技術博士為您解答：電力工作者在工作中，經常需要對各種電纜進行識別，因此需要用到電纜識別儀，但是很多人都不知道該設備應當如何使用，本文就電纜識別儀為例，來給大家簡單介紹電纜識別儀如何進行如何進行電纜識別工作。

把Φ200mm柔性線圈按照圖示箭頭方向依次環繞在各條電纜上。

以下接線圖適合于目標電纜為停電電纜的現場識別，請確認柔性線圈上的箭頭指向電纜遠端（電纜芯線接地的那一端），即注意脈沖編碼電流信號正輸入的方向。

注意：請勿將線纜靠近線圈接口處進行測量，以免造成誤差。

識別步驟

1、確認發射機工作正常：

請嚴格按照發射機說明書中的要求進行檢查。

2、近端識別確認：

在發射機一端用柔性線圈卡住電纜有鎧裝或銅屏蔽的部位（如果有困難，就卡住發射機的紅色連接線）；柔性線圈接口上的箭頭指向電纜遠端；調節增益，讓彩色電子表盤指示8或9，綠色光柵順時針動態指示。屏幕下方顯示“電纜識別成功”，并伴有“嘀”提示音。

注意：這一步可以確認采用多大的增益合適，發射機輸出信號強，接收機所用的增益就小。

增益調節：

按左右箭頭鍵分別用來減小或增大增益，1-6級，第6級最強，按動左右箭頭鍵時，接收機內的信號增益會隨之改變，液晶上的光標也會移動到相應的增益大小數字上。

3）目標識別：

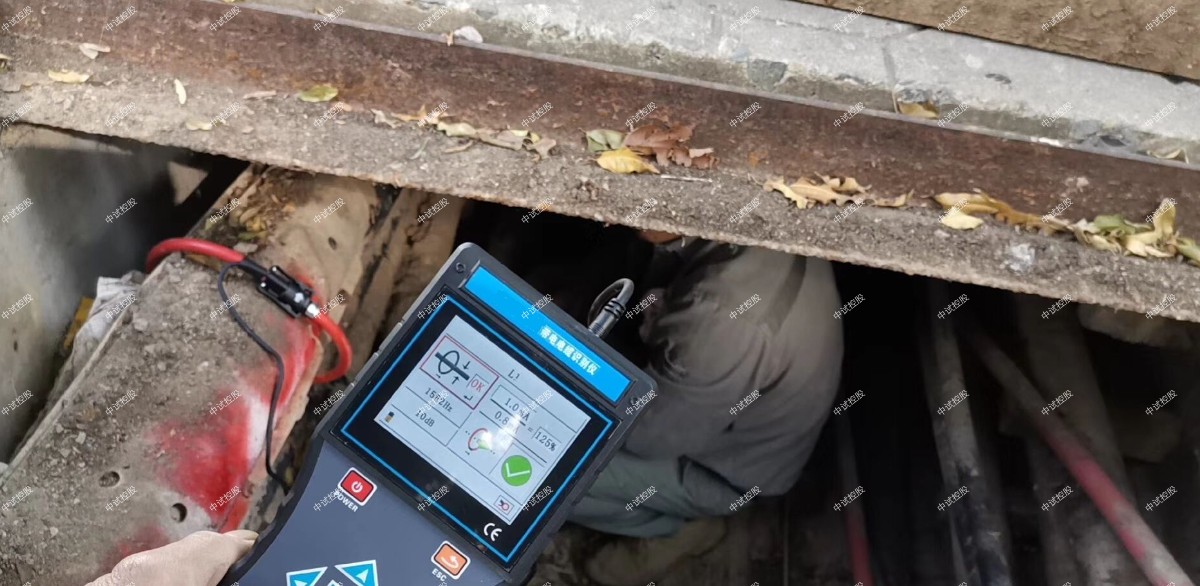

在需要識別的地方，讓柔性鉗上的箭頭指向遠端，用柔性線圈依次卡住每一根電纜，觀察液晶，等待顯示測量結果。當綠色光柵順時針動態指示，下方顯示“電纜識別成功”，并伴有“嘀”提示音時，證明這條電纜就是目標電纜；當紅橙色光柵逆時針動態指示，下方顯示“非目標電纜”，或者沒有光柵指示，下方顯示“無識別信號”，沒有“嘀”提示音，則證明是其他電纜。“嘀”提示音響起間隔為2秒和1秒。
