微機繼電保護測試儀如何進行距離保護試驗

時間：2021-11-22

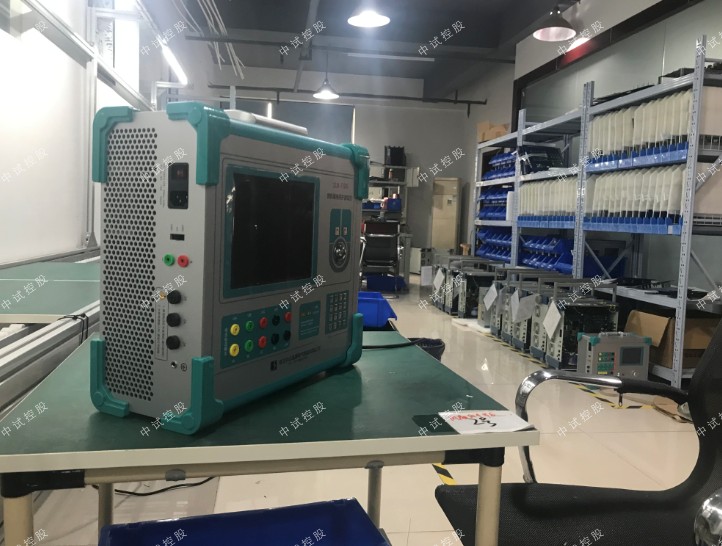

中試控股技術博士為您解答：電力工作者在工作中，經常需要對電力變壓器和繼電器進行檢測，以判斷這些設備性能的好壞，因此需要用到微機繼電保護測試儀，而距離保護試驗是微機繼電保護測試儀經常需要用到的一個使用，很多人都不知道這個試驗應當如何進行，本文就給以微機繼電保護測試儀為例，來給大家進行簡單的介紹。

只有選擇了“距離保護”測試項目時，該頁面才處于激活狀態，允許設置相應參數。如下圖所示：

中試控股技術博士為您解答：相間短路阻抗和接地距離阻抗

1、可以打“√”選擇需要進行哪幾段保護試驗。

2、直接將保護整定值輸入阻抗數據框中。定值可以選擇按Z-Φ方式還是按R-X方式輸入。

3、設置的每段試驗電流必須大于保護的啟動電流。并且相間距離試驗中，其阻抗與電流的乘積約為20－40V內較好，不能超過57V；接地距離試驗中，其阻抗與電流的乘積約為20－30V內較好，不能超過57V。一般還應遵守阻抗（或電抗）越小，電流越大的原則，才能保證測試更準確。

4、設置的各段“試驗時間”必須大于該段的整定動作時間。例如：假設I段整定動作時間為0s，II段為0.5s，III段為1.0s?？紤]到保護本身跳閘有一定的固定延時，可以設I、II、III段的試驗時間分別為0.2s、0.7s、1.2s，如上圖所示。這樣，測試的理想結果將是：0.95倍時，本段動作，1.05倍時，本段不動，下一段時間不夠也動作不了。也可以將上述三段的時間均設置得大于第三段動作時間。這樣，測試的理想結果將是：0.95倍時，本段動作，1.05倍時，本段不動，下一段動作。

5、將各段整定動作時間輸入“整定時間”框內，該時間參量只起參考作用，不影響試驗結果。

6、在“方向”欄中，用鼠標單擊，可在“正向”與“反向”之間切換，這樣能方便測試一些方向性的距離保護。

7、最后再選擇需要測試的故障類型。其中單相接地故障用于接地距離阻抗校驗，兩相短路和三相短路用于相間距離阻抗校驗。如過要做接地距離試驗還需正確輸入零序補償系數。

微機繼電保護測試儀是比較常見的高精度電力試驗設備，具有一定的技術難度，電力工作者在工作中，需要熟練掌握其試驗方法。
