電纜損傷檢測儀

中試控股電纜屏蔽層過壓保護器短接，對應端電纜金屬屏蔽或金屬套臨時接地。

請務必反復檢查直流泄漏電流耐壓試驗儀ZGF-60KV/2mA聯接線、接地線是否正確,各部位接地要良好,嚴禁接地線串聯。注意安全距離,確保人身安全。

如果電纜頭與GIS直接連接，在試驗時應使GIS符合運行條件且GIS內部PT、避雷器斷開。

電纜損傷檢測儀如果電纜頭安裝在桿塔上，電纜的屏蔽層和非試相連接接地，該接地線不可利用桿塔架代替，須采用專配的接地線與變頻諧振系統連成回路

35kV電纜變頻串聯諧振3km，10kV電纜7km
一、簡介

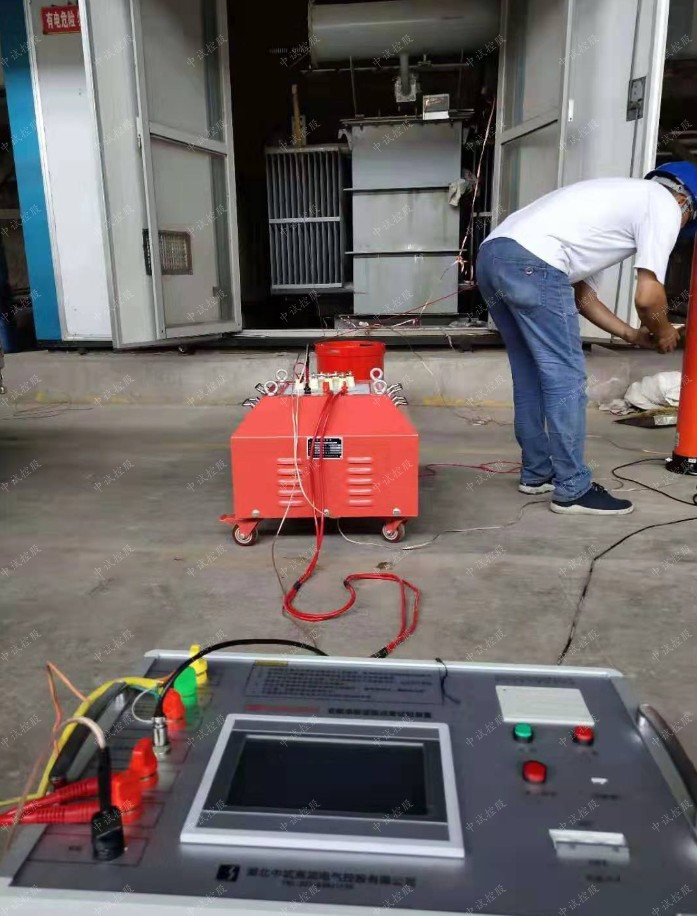

ZSBX-35kV電纜變頻串聯諧振2km


1、幫助客戶實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。






二、技術參數
試品對象：


1、35kV/300mm2電纜2km的交流耐壓試驗，電容量≤0.389uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。


2、10kV/300mm2電纜5km的交流耐壓試驗，電容量≤1.88uF，試驗頻率30-300Hz，試驗電壓22kV，試驗時間5min。


3、10kV開關、互感器的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min






設備組合


被試品對象


電抗器67.5kVA/27kV四節


激勵變壓器輸出端選擇35kV/300mm2電纜2km


使用電抗器兩節串聯兩組并聯3kV10kV/300mm2電纜5km


使用電抗器四節并聯1.5kV10kV開關、互感器


使用電抗器兩節串聯3kV





額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：10A；5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


中試控股激勵變壓器ZSJLB-15kVA/1.5/3kV/0.4kV                       1臺
額定容量：15kVA；
輸入電壓：0-400V，單相；
輸出電壓：1.5/3kV
結    構：干式；
重    量：約85kg；


變頻電源ZSXB-F-15kW/220/380V                          1臺
額定輸出容量：15kW
工作電源：220/380±10%V（單/三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：37.5A
額定輸出電流：37.5A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件最高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-67.5kVA/27kV                    4節
額定容量：67.5kVA;
額定電壓：27kV；
額定電流：2.5A；
電感 量：50H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約65kg；


電容分壓器ZSFRC-60kV/1500pF                      1套
額定電壓：60kV；
高壓電容量：1500pF
介質損耗：tgσ≤0.5%；
分壓 比：1000：1
測量精度：有效值1.5級;
重    量：約8kg；

電纜損傷檢測儀注意事項

n  激勵變使用時，高壓尾X必須接地（實物已連接），成套設備的接地均需通過分壓器接地端接地，再與試品的地網相連，保證一點接地。

n  激勵變壓器使用時可以串并聯使用，聯結方法見激勵變壓器面板提示。

n  使用時各根高壓導線應拉直騰空（特別是高壓硅膠線），以避免對地起暈。

n  請嚴格按照說明書規定的連線方式連接使用,否則將會對該設備造成損壞。

若線路接通后無法找到諧振點而不能升壓，則很可能是回路沒有接通，則應檢查線路是否接通

串聯諧振逆變器是恒壓源供電。并聯諧振逆變器是恒流源供電。

串聯諧振逆變器的工作頻率必須低于負載電路的固有振蕩頻率。并聯諧振逆變器的工作頻率必須略高于負載電路的固有振蕩頻率。

串聯諧振逆變器的功率調節方式有二：改變直流電源電壓ud或改變晶閘管的觸發頻率。中試控股并聯諧振逆變器的功率調節方式，一般只能是改變直流電源電壓ud。

 根據需要進行工頻(或交流)耐壓試驗的被試品種類，列出最高、最低試驗電壓，最大、最小試驗電流和最長試驗時間，確定諧振電抗器的電壓等級，額定電流及電感值、臺數，根據最大、最小Q值，最后確定變頻電源和勵磁變壓器的容量及電壓。

一、變頻電源

    1）額定輸出功率。最低頻率下諧振電抗器總容量除以Q值

    2）輸入電壓(U1)。單相或三相，裝置容量不是很大時盡量選用單相電源，因為現場易得。

    3）輸入電流。變頻電源功率除以輸入電壓,再除以Q值。

    4）輸出電壓(Un)。一般在200V~250V~300V~350V中選一個，裝置容量較大時，宜選擇電壓較高的或其他合適的電壓。

    5）輸出電流。變頻電源輸出功率除以輸出電壓，應與與勵磁變壓器及諧振電抗器相匹配。

    6）輸出頻率。一般為30—300Hz。

    7）工作制。滿負載下連續運行時間。

      a.僅對GIS、變壓器等設備進行交流(工頻)耐壓試驗用的時間可取短一些，如15min或30min。

      b.如需對交聯電纜進行交流耐壓試驗的，時間應選60min。

    8）重量。如果是便攜式,一般不超過50kg。

二、勵磁變壓器(可以是1臺或2臺)

    1）額定容量。諧振電抗器總容量除以Q值。

    2）輸入電壓。就是變頻電源的輸出電壓。

    3）輸入電流。額定容量除以輸入電壓。

    4）輸出電壓(Ut)。一般設計成多個電壓，可以串并聯使用，比較靈活具體電壓值應根據電抗器的最高、最低電壓，結合Q值大小確定。

    5）輸出電流。額定容量除以輸出電壓。

    6）工作頻率。一般與變頻電源輸出頻率相同，即30--300Hz。

    7）工作制。滿負載下連續運行時間與變頻電源相同。

    8）結構。干式、油浸式或充SF6氣體。

    9）重量。如果是便攜式，一般不超過50kg。
