中試控股串聯諧振和并聯諧振這兩種現象是正弦交流電路的一種特定現象，它在和通訊工程中得到廣泛的應用，但在電力系統中，發生諧振有可能破壞系統的正常工作。接下來分析一下串聯諧振和并聯諧振這兩種諧振到底都有哪些區別。

變壓器設計完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

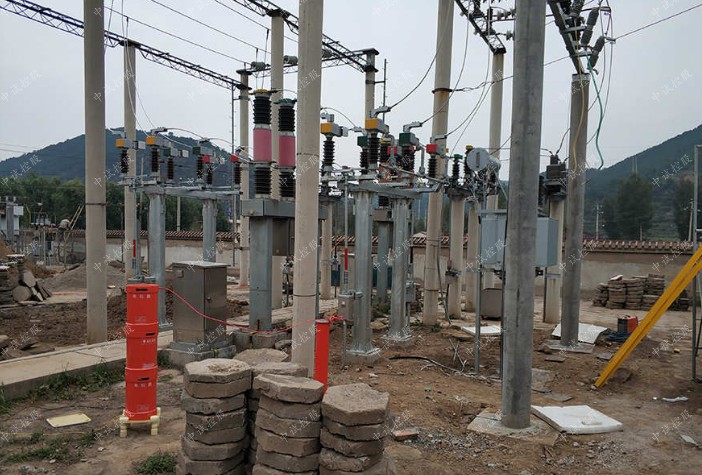

電纜損傷測試儀串聯諧振裝置就用運用串聯諧振原理設計的新型交流耐壓試驗設備。一套串聯諧振耐壓試驗設備，可兼顧變壓器、交聯電纜、開關柜、、發電機、gis和sf6開關、母線、套管、ct、pt等試品的交流耐壓試驗

35kV變頻串聯諧振5km，110kV電纜1km
一、簡介
ZSBX-35kV變頻串聯諧振5km，110kV電纜1km


1、實現各種被試品的預防性交流耐壓試驗和交接性交流耐壓試驗；
2、考驗交聯橡塑電力電纜、電力變壓器、GIS、互感器、絕緣子、發電機、開關等被試品絕緣承受各種過電壓能力及容性負載的


交流耐壓試驗。


二、技術參數
試驗對象：


1、35kV/300mm2電纜5km的交流耐壓試驗，電容量≤0.97uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。
2、110kV/630mm2電纜1km的交流耐壓試驗，電容量≤0.201uF，試驗頻率30-300Hz，試驗電壓128kV，試驗時間60min。


設備組合


被試品對象


電抗器81kVA/27kV十節


激勵變壓器輸出端選擇110kV/630mm2電纜1km


使用電抗器五節串聯兩組并聯5kV35kV/300mm2電纜3km


使用電抗器兩節串聯三組并聯2.5kV35kV/300mm2電纜4km


使用電抗器兩節串聯四組并聯2.5kV35kV/300mm2電纜5km


使用電抗器兩節串聯五組并聯


（其中一組電抗器接地）


2.5kV


額定容量：810kVA；
輸入電源：三相380V電壓，頻率為50Hz；
額定電壓：54kV；135kV；
額定電流：15A；6A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形率：輸出電壓波形率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫    升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；


激勵變壓器ZSJLB-30kVA/2.5/5kV/0.4kV         1臺
額定容量：30kVA；
輸入電壓：0-400V，單相；
輸出電壓：2.5/5kV
結    構：干式；
重    量：約130kg；


變頻電源ZSXB-F-30kW/380V           1臺
額定輸出容量：30kW
工作電源：380±10%V（三相），工頻
輸出電壓：0 –400V，單相，
額定輸入電流：75A
額定輸出電流：75A
電壓分辨率：0.01kV
電壓測量精度：1.5%
頻率調節范圍：30 – 300Hz
頻率調節分辨率：≤0.1Hz
頻率穩定度：    0.1%
運行 時 間：額定容量下連續60min
額定容量下連續運行60min元器件高溫度≤65K;
噪聲 水 平：≤50dB


高壓電抗器ZSDK-81kVA/27kV           10節
額定容量：81kVA;
額定電壓：27kV；
額定電流：3A；
電感 量：34H/單節；
品質因素：Q≥30 (f=45Hz)；
結    構：干式；
重    量：約75kg；


電容分壓器ZSFRC-130kV/2000pF            1套
額定電壓：130kV；
高壓電容量：2000pF
介質損耗：tgσ≤0.5%；
分壓 比：1500：1
測量精度：有效值1.5級;
重    量：約26kg；

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如接線找1-2kV的接線端子；

電纜損傷測試儀用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如接線找3-4kV的接線端子；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，比如接線找4-6kV的接線端子；

中試控股工頻耐壓試驗裝置它是發電站、供配電系統基本試驗設備，用于對各種電氣、電器元件、絕緣材料等進行規定電壓下的絕緣強度試驗，考核的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

      1、做高壓交直流試驗時，必須由2人或2個以上人員參加，并明確做好分工，明確相互間的方法。并有專人監護現場安全及觀察被試品的試驗狀態；

      2、試驗變壓器和控制箱應有可靠的接地；

      3、試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電；

      4、在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。① 電壓表指針擺動很大；② 發現絕緣燒焦的異味、冒煙現象；③ 被測試品內有不正常的聲音。

      5、試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。

      6、進行電容試驗或進行直流高壓泄漏試驗時，試驗完畢后，將調壓器降至零位后，并切斷電源，然后，應用將試品或電容器的高壓端對地進行放電，以免存留在電容中的電勢發生危險。
