產品簡介

根據GB50150-2016、Q/GSW1166-2013、DL/596-1996的相關標準規定，在變電站交接及預防性試驗中，必須進行110kV、220kV變壓器繞組+套管的感應耐壓試驗帶局部放電測量，主變感應耐壓試驗帶局部放電測量裝置用來檢驗變壓器的縱絕緣潛在的缺陷，在實際電力生產中起到了較好的效果！

用途：

1、容量240MVA及以下的220kV電力變壓器感應耐壓帶局部放電測量（ACLD)。

2、容量400MVA及以下的110kV電力變壓器感應耐壓帶局部放電測量（ACLD)。

如果配置其它合適電壓的電抗器和勵磁變，還可以完成：

1、電力電纜交流耐壓試驗

2、GIS組合電器交流耐壓試驗

3、斷路器、隔離開關、絕緣子、套管的交流耐壓試驗

4、大型發電機組工頻耐壓試驗

產品別稱

變壓器感應耐壓帶局放測量裝置、變壓器斷電狀態無局放感應耐壓測試裝置、變壓器感應耐壓局放測試系統

產品特征

系統執行標準

GB7354-2003《局部放電測量》

DL/T846-2004《高電壓測試設備通用技術條件》

GB/T16927-1997《高電壓試驗技術》

GB/T.311-1997《高壓輸變電設備的絕緣與配合》

IEC1000《電磁兼容性》

GB5027《電力設備典型消防規程》

GB4109《交流電壓高于1000V的套管通用技術條件》

GB/T2423.8-1995《電工電子產品基本環境試驗規程》

GB4793-1984《電子測量儀器安全要求》

GB2900《電工名詞術語》

GB4208《外殼防護等級》

GB191《包裝貯運標志》

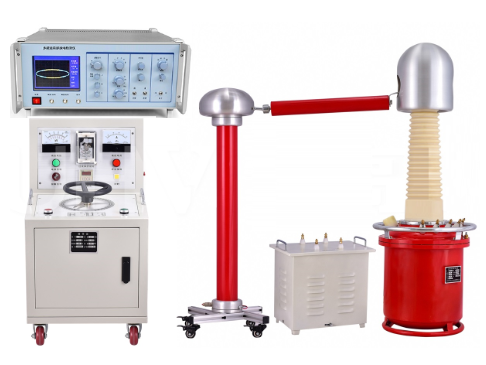

主要構成

1、ZSWJF-400無局放變頻電源1臺

2、ZSWJB-400/2×±10/35無局放變壓器1臺

3、ZSDKQ-140/35/4無局放補償電抗器4臺

4、ZSWJF-100/400無局放電容分壓器兼耦合電容器1臺

5、ZSJF-9104局放測試系統1臺

6、附件1套

產品特點

1、試驗的等效性好。輸出即為正弦波，波形失真度小。波形畸變率＜3％，不同于其他類型的變頻電源裝置（其他類型的變頻電源裝置為方波輸出，經過波形整形而成的正弦波）。

2、采用光纖方式控制，徹底將高壓和低壓控制回路隔離）。

3、體積小、重量輕、搬運靈活、非常適合現場使用。

4、操作簡潔方便、接線簡單，能夠提高工作效率50％（相對于發電機組方式）。

5、安全可靠多種保護。包括：放電擊穿保護、過電壓整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即斷開試驗電壓輸出，切斷主回路電源，確保人員、被試品及試驗系統的安全。

6、裝置中的信號源由專用芯片產生，采用微機控制，輸出頻率穩定性高，可以到達0.01Hz。

7、變頻輸出電壓由TI公司的高速微機控制，輸出電壓的不穩定度＜1%。

系統主要技術參數

1、設備型號及名稱：ZSWJF-400kW無局放感應耐壓試驗裝置

2、輸入工作電源：三相380V±10%，50Hz

3、額定輸出功率：400kW

4、額定輸出電壓：單相0～350V

5、輸出電壓波形：標準正弦波，波形畸變率≤1.0%

6、額定輸出頻率：30～300Hz

7、頻率分辨率：0.1Hz

8、局放量：≤10pC

9、允許運行時間：額定容量下允許運行時間180min

10、噪音水平：≤65dB

成套設備規范

1、裝置的所有金屬外殼均采用防腐蝕、防銹蝕的材料制成，結構堅固、牢靠。外表面有防止金屬氧化的涂層，涂層均勻美觀。設備能在戶外條件下正常工作，其外殼防護等級符合IP66的要求。

2、主要部件均有符合國標的不銹鋼銘牌及端子標志。字樣、符號清晰耐久，銘牌在設備正常運行時其安裝位置明顯可見。

3、具有大屏幕顯示，可指示：輸出電壓、輸出電流、環境溫度、出口風溫、變頻電源輸出電壓波形、日期時間、倒計時時間、故障信息顯示；等試驗參數設置功能。

4、保護功能完備，裝置的保護功能如下：

①輸入電壓保護：當輸入電源欠壓、不平衡或缺相，則控制箱內相應的保護電路動作，切斷高壓輸出，并屏顯上提示報警。

②過電壓保護：可任意整定，當成套裝置的輸出電壓值達到保護整定值時，自動切斷輸出，并在屏幕上提示報警。

③短路（過流）保護：當變頻柜輸出短路或輸出電流達到保護整定值時，可自動切斷輸出，并在屏幕上提示報警。

④擊穿閃絡保護：當高壓側發生放電或?qū)Φ亻W絡時，可自動切斷輸出。

⑤零位保護：必須零起升壓，否則輸出不會啟動。

⑥掉電保護：當輸入電源突然斷電時，系統利用電路中的剩余電量及時關閉輸出信號，確保系統安全關閉。

⑦超溫保護：出入口風溫實時顯示在屏幕上，并根據環境溫度的不同由單片機進行數據處理，如變頻柜超溫，將發出報警信息。

⑧冷卻風機聯動保護：當風機因故障不能運轉時，變頻電源則不能啟動或自動切斷輸出。同時具備風機電源相序自動識別功能，無需換相。

⑨輸出電壓限制功能保護：當設定高壓電壓，在試驗中，當誤操作升高電壓或者有異常情況發生時，確保輸出的電壓不會超過設定的高壓電壓。

⑩缺相保護：當輸入電源缺相時，無法正常工作時，屏幕上顯示缺相，同時關閉系統。

⑾過載保護：當輸出電流超過整定電流時，控制箱自動關閉變頻電源的輸出，此時有相應的提示。

主要部件的技術規范及性能參數

ZSWJF-100無局放變頻電源1臺

1)輸入電源：三相380V±10%，50Hz

2)額定輸出功率：100kW

3)額定輸出電壓：單相0～350V，連續可調

4)額定輸出電流：285.7A

5)輸出波形：標準正弦波

6)波形畸變率：≤1.0%

7)輸出電壓不穩定度：≤1.0%

8)輸出頻率：30～300Hz

9)冷卻方式：強迫風冷

10)頻率調節分辨率：0.1Hz

11)輸出頻率不穩定度：≤0.1%

12)絕緣水平：輸入、輸出端子對地≥2kV/AC/1min

13)允許運行時間：額定容量下允許運行時間≥180min

14)噪音水平：≤65dB

15)局部放電量：額定電壓和額定電流下≤10pC

性能特點

1）變頻電源具有抗電場干擾能力，在強電場干擾下，測量精度與控制保護滿足要求。具

有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽，無空間輻射。

2）具備完善的保護功能

輸入電壓保護、過電壓保護、短路（過流）保護、擊穿閃絡保護、零位保護、功率曲線保護、掉電保護、超溫保護、冷卻風機聯動保護、輸出電壓限制功能保護。

3）變頻電源采用高保真線性功率放大原理，不存在IGBT開關電路引起的高次諧波，保證完全正弦波輸出和極低的電子干擾信號，保證極低的局放量（≤10pC）。

4）變頻電源配備專用引線和插頭與其它設備進行連接及專用接地線組等。

9）智能型屏顯變頻電源控制箱

① 完全隔離模式

變頻電源柜與變頻電源控制箱、高壓分壓器之間均采用光纖聯接，因而實現控制單元與高壓單元的完全隔離！控制箱內部采用了多種電磁兼容屏蔽措施和多重保護，在試品閃絡或設備放電瞬間，可確保控制箱本身不因放電而損壞，并可靠保障操作人員的人身安全。

本體、保護與控制、顯示部分分開，本體、保護為一整體，控制、顯示為另一整體。

控制、顯示部分輕便小巧，易于攜帶。

②智能控制箱

變頻電源控制和高壓測量一體化，可顯示高壓測壓信息和變頻電源工況信息，方便現場監控。具體操作控制功能如下：

a、設有啟動、停止和緊急分閘按鈕；

b、設有升壓和降壓粗、細調功能，調節速率可設定；

c、設有頻率粗、細調功能，調節速率可設定；

d、設有散熱風機方向自動選擇功能；

e、自動和手動試驗選擇（自動調諧，自動升壓和降壓等）。

f、具有自動、手動試驗模式（可設定試驗電壓、試驗時間，自動調諧，自動升壓和降壓

g、具有試驗時間設定功能，定時時間范圍為0～99分鐘，計時精度±0.1秒，時間段末提供聲音提示試驗人員。

顯示內容包括：輸出電壓、電流、頻率，及輸出波形；

ZSWJB-100kVA/2×±10/35kV/300V；350V無局放激勵變壓器1臺

1)低壓繞組額定容量：100kVA

2)低壓繞組額定電壓：2×300/350V

3)輸入電流：285.7A

4)高壓繞組額定容量：100kVA

5)高壓繞組為雙繞組，2×±10/35kV

6)高壓繞組額定電壓、電流：±10kV/10A；±35kV/2.86A；

7)額定電壓下局放量≤10pC

ZSDKQ-140kVA/35kV 無局放補償電抗器4臺

1)額定電壓：35kV

2)額定電流：4A

3)額定容量：140kVA

4)電感量：14H

5)額定電壓下局放量≤10pC

ZSFR－300/100無局放電容分壓器兼耦合電容器1套

1）額定電壓：100kV；

2）電 容 量：C1=300pF；

3）工作頻率：30～300Hz；

4）系統測量誤差：≤1.5%；

5）絕緣水平：110kV/1min；

6）介質損耗：≤0.2%；

7）結    構：C1為環氧筒外殼油紙絕緣結構電容器；

8）C2選用溫度系數、頻率系數和C1相同的材料。

9）局部放電量：≤10pC；

ZSJF-9104局放綜合分析儀1套

為多信號通道、臺式、TFT液晶顯示，本局放儀是測量、分析電力設備絕緣性能的專用儀器。

本系統實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量及故障診斷，通道數:獨立4通道,采樣速率：1M、5M、10M可選,采樣精度：12bit,量程切換：-40dB，-20dB，0dB，20dB，40dB，60dB共6檔,測量頻帶：3dB 帶寬 10kHz～1MHz,數字濾波：10kHz～1MHz 任意選擇,程控濾波器分段，低端頻率：10kHz，20kHz，40kHz，80kHz ,高端頻率：100kHz，200kHz，300kHz，400kHz,測量范圍：0.1pC~100,000pC，靈敏度：0.1pC，可測試品的電容量范圍：6pF～250μF，試驗電源頻率范圍：50～500H，電信號接口：4路BNC接口，用于信號輸入，光信號接口：4路，用于信號輸入， CPU：主頻1.60GHz，內存：2.0GB，硬盤：128GB固態硬盤，系統：Windows Xp

系統使用的環境條件

1)環境溫度：-10℃～+45℃

2)最大日溫差：＜25K

3)相對濕度：≤90%

4)太陽輻射強度：0.1W/cm2

5)海拔高度：≤1000m

6)使用地點：戶外/戶內

7)無火災及爆炸危險。

8)不含有腐蝕金屬和絕緣的氣體存在。

9)有一可靠接地點。

10)安裝放置地點平坦。
