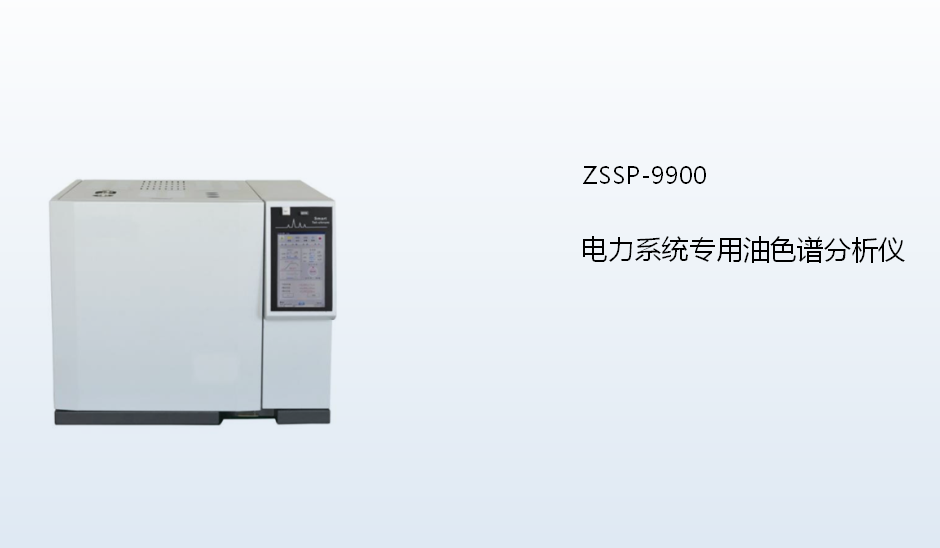

產品簡介

1、ZSSP-9900電力系統專用油色譜分析儀是用色譜法測定變壓器油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。
2、適用于電力系統絕緣油中溶解氣體組份含量的測定，一次進樣即可完成絕緣油中溶解的7種氣體組分含量的全分析，其對乙炔的小檢測濃度達0.05ppm，穩定時間小于40分鐘基線平穩。
主要檢測：H2、CO、CO2、CH4、C2H4、C2H6、C2H2

產品別稱

電力系統專用油色譜分析儀、變壓器油色譜分析儀，電力專用氣相色譜儀，變壓器油色譜儀，絕緣油色譜分析儀

產品特征

1、采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理；

2、儀器內部設計3個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管（如質檢科長、生產廠長等）、以及上級主管（如環保局、技術監督局等），可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果；

3、儀器配備的網絡版工作站可以同時支持多臺色譜儀工作（253臺），實現數據處理以及反控，簡化了文檔管理，并大程度的降低了用戶的實驗室投資以及運行費用；

4、儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程程序更新等（需用戶許可）；

5、儀器可配備的5.7寸彩色液晶屏或彩色觸摸屏，滿足不同的用戶需求；

6、系統具有中、英文2套操作系統，可自由切換；

7、控溫區域、電子流量控制器（EFC）、電子壓力控制器（EPC）可由用戶自由命名，方便用戶的使用（選配）；

8、儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足復雜樣品分析，可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，多可同時安裝四個檢測器。也可采用檢測器追加方式，在儀器購入后很方便的選購安裝其它檢測器；
9、儀器采用模塊化的結構設計，設計明了、更換升級方便，保護了投資的有效性；

10、全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有六路完全獨立的溫度控制系統，可實現十六階程序升溫，使該設備能勝任更大范圍的樣品分析；具有柱箱自動后開門系統，使低溫控制精度得到提高，升/降溫速度更快；

11、儀器可選配先進的電子流量控制器（EFC）、電子壓力控制器（EPC）實現了數字控制，可大大提高定性和定量結果的重現性；

12、儀器設計定時自啟動程序，可以輕松的完成氣體樣品的在線分析（需配備在線自動進樣部件）；

13、全微機控制鍵盤的操作系統，操作簡單、方便；并設計檢測器自動識別技術；具有故障診斷以及斷電數據保護的功能，可自動記憶設定參數；

14、色譜機內置低噪聲、高分辨率24位AD電路，并具有基線存儲、基線扣除的功能；

15、采集色譜信號及數據處理，適于WinXP 、Win2000、Windows7等操作系統。由符合A/A（美國分析學會）標準的CDF文件讀入采樣數據，由此可與Agilent、Waters等色譜工作站接軌；

16、具有完全自主知識產權的色譜系統具有MODBUS/TCP的標準接口，可以和DCS方便對接；

17、儀器可以和國內外多個廠家生產的自動進樣器對接；如島津的AOC-20i、意大利HTA公司的HT系列高效氣相液體自動進樣器等；

方法引用標準
◆DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》

◆GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》

◆電力行業標準DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》

◆GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》

◆DL/T 722-2014 《變壓器油中溶解氣體分析和判斷導則》

變壓器油氣成分檢測試驗方法

1、開機，開氣，基線平衡

2、制作模板：用1ml定量卡取標氣進氣相并得到圖譜，處理圖譜后，將標氣濃度填入對應表格，使用歸一法得到校正因子，獲取因子后，改為振蕩法，保存為模板。

3、油樣處理：用100ml玻璃注射器取40ml油樣，捏住橡膠封帽密封，排出空氣。用5ml玻璃注射器取氮?dú)?/span>5ml，用橡膠封帽密封后插上雙向針頭，將5ml氮?dú)獯蛉?/span>100ml玻璃注射器油樣中，將油樣放入振蕩器，恒溫50度，振蕩20分鐘，靜止10分鐘后取出，用5ml玻璃注射器抽出氣體，讀取脫出氣體體積并記錄。

4、油樣測量：記錄脫出氣體體積后，用1ml定量卡抽取1ml油氣，打入色譜儀點擊開始，得到圖譜后，導入模板，處理圖譜，填入脫出氣體體積，溫度，油樣體積后計算結果，得到油氣濃度。

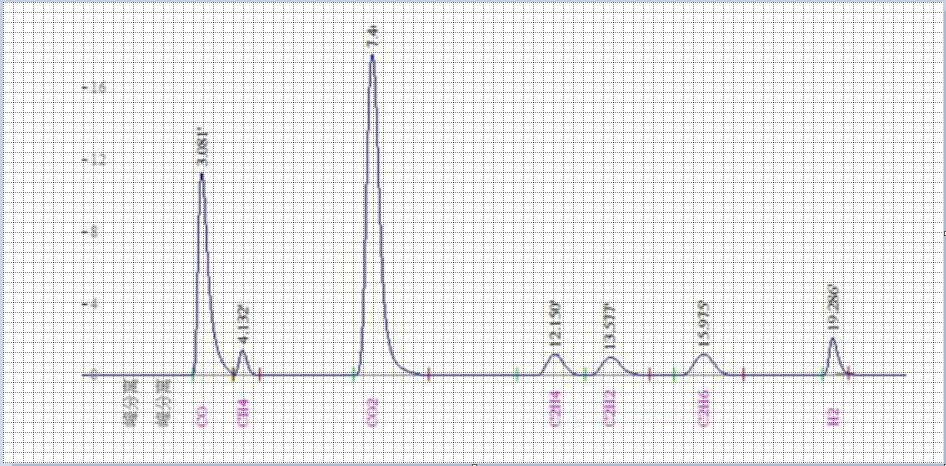

  典型色譜圖如下：

色譜的基本技術 → 數字信號實現簡易操控

采用了技術先進的10/100M自適應以太網通信接口、并內置IP協議棧、使儀器可以輕松的通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便了實驗室的架設、簡化了實驗室的配置、方便了分析數據的管理；

儀器內部設計3個獨立的連接進程，可以連接到本地處理（實驗室現場）、單位主管（如質檢科長、生產廠長等）、以及上級主管（如環保局、技術監督局等），可以方便地使單位主管和上級主管實時監控儀器的運行以及分析數據結果；

儀器配備的網絡版工作站可以同時支持多臺色譜儀工作（253臺），實現數據處理以及反控，簡化了文檔管理，并大程度的降低了用戶的實驗室投資以及運行費用；

儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程程序更新等（需用戶許可）；

儀器可配備的真空熒光屏或彩色觸摸屏，滿足不同的用戶需求；

系統具有中、英文2套操作系統，可自由切換；

控溫區域、電子流量控制器（EFC）、電子壓力控制器（EPC）可由用戶自由命名，方便用戶的使用（選配）；

儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可滿足復雜樣品分析，可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，多可同時安裝四個檢測器。也可采用檢測器追加方式，在儀器購入后很方便的選購安裝其它檢測器；
     儀器采用模塊化的結構設計，設計明了、更換升級方便，保護了投資的有效性；

全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有六路完全獨立的溫度控制系統，可實現十六階程序升溫，使該設備能勝任更大范圍的樣品分析；具有柱箱自動后開門系統，使低溫控制精度得到提高，升/降溫速度更快；

人性化設計 → 便捷更換

配件更換：進樣墊、襯管、極化極、收集極、噴嘴均可單手即可更換

主體更換：填充柱、毛細管進樣器、TCD、FID檢測器只需要一個扳手即可完全拆卸，維護非常便捷

噴嘴：獨特耐高溫石英設計，不易破碎且惰性更好，旋轉密封，密封更徹底

定位：獨特毛細管定位系統，有效保證柱子安裝重復性及燃燒速率恒定型

電路：采用插拔式設計，只需要拆卸四個螺絲即可完成更換

專項技術 → 定制色譜實現專機專用

基于分析化學的技術性高科技企業，湖北中試高測電氣控股有限公司研發團隊主要由分析化學、藥物分析等專業研究人員組成的方法開發團隊，對儀器硬件設計的機械設計團隊，加上來自德國的電路研發團隊三個團隊組成，有很強的方法開發及運用實力，可以針對客戶的要求定向開發專用色譜儀：如：國內第一臺液化氣中雜質分析色譜儀、國內第一臺泥漿中廢氣監測轉化在線色譜儀、國內首批污染源在線非甲烷總烴監測儀、國內第一臺便攜式苯系物分析儀等等；其它設計:國內第一臺-20度超低溫制冷柱溫箱、國內第一臺三維毛細柱鍍金儀、國內第一臺氣液相組分取樣系統等等。
