ZSCT-3900 變壓器短路阻抗測試儀

用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓短路阻抗測試
參考標準：GB1094.5-2003
- 單相：電壓測量范圍: 15V~1000V,電流測量范圍0.1A~100A
- 三相：電壓測量范圍：AC15V~400V，電流測量范圍：AC 0.1A~20A
- 手機APP全程控制、7寸彩色觸屏、打印、U盤、串口、精度0.2級，是現場測試變壓器有無繞組變形測試儀器

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

1.ZSCT-3900變壓器短路阻抗測試儀即可單相測試，也可三相測試（手動），適用于任意阻抗的試品，可外接調壓器，對被測試品進行測量，具有測量零序阻抗功能；精度：電壓，電流:0.2級，電壓測量范圍：20～1000V ，電流測量范圍：0.1A～100A。

2.適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，

3.原理是在現場對電力變壓器進行短路阻抗（%）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（《2000年中國供電國際會議》中規定超過± 3%的短路變化應視為顯著變化）。

4.短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的唯一判據。

根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。

5.國家電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試?yán)@組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運?！?/span>

6.低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

7.ZSCT-3900變壓器短路阻抗測試儀是湖北中試高測電氣控股有限公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外新型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打??；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。

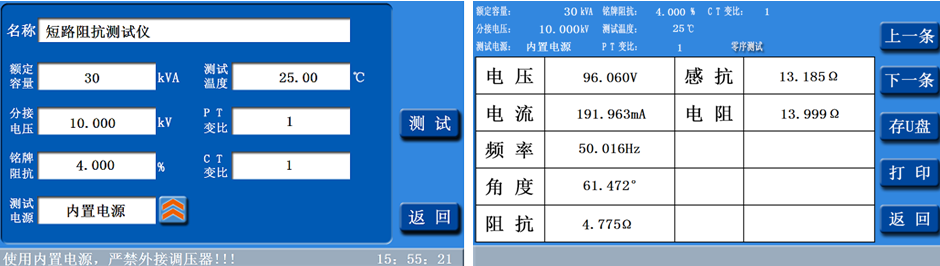

8.輸入變壓器參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（Zke,Zk,Xk,Lk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。

產品別稱

變壓器短路阻抗測試儀、變壓器短路阻抗儀、變壓器低電壓短路阻抗測試儀、變壓器短路阻測量儀

產品特征

1.不用倒線適用于任意阻抗的試品。

2.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。

3.單相短路阻抗的測量: 測量單相變壓器的短路阻抗。

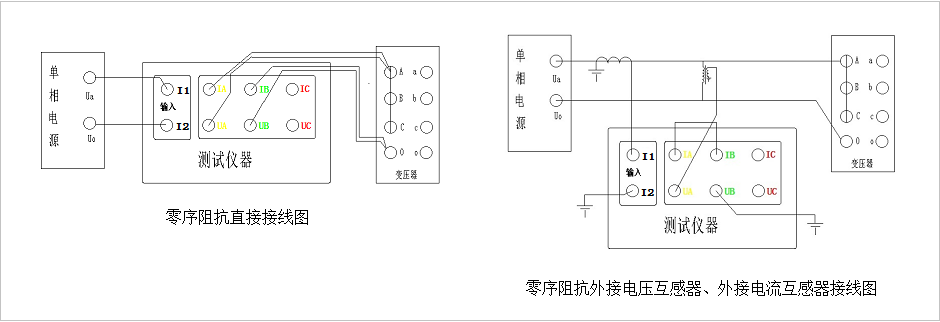

4.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器。

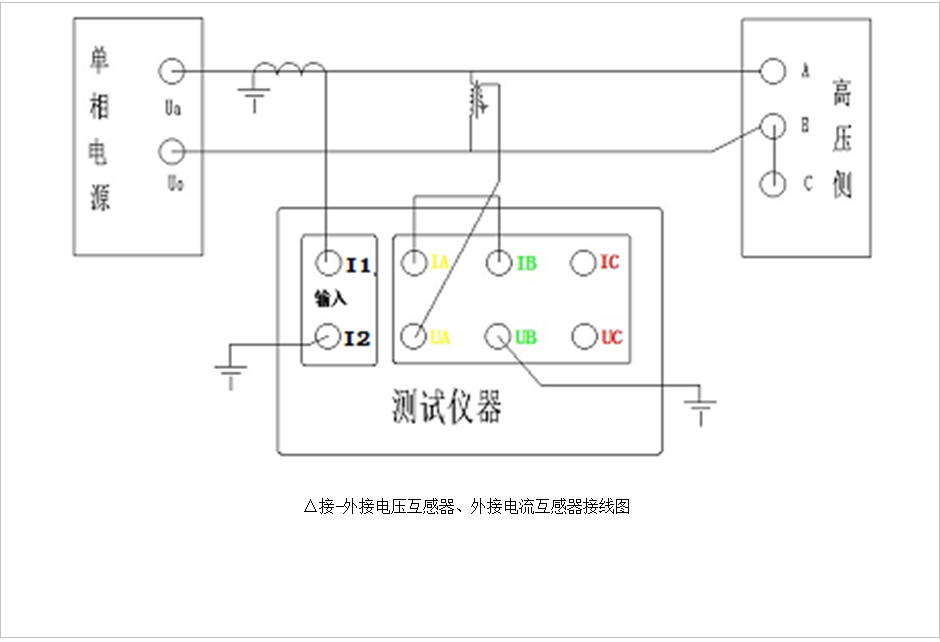

5.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓、電流互感器，儀器可設置外接電壓、電流互感器的變比，直接顯示施加的電壓、電流的值。

6.七寸高亮度觸摸彩色液晶，強光下顯示清晰，全觸屏操作，中英文自由切。

7.內置2000W交流可調電源，電壓自動調節。

8.儀器備有232接口，可外擴功能。

9.儀器自帶打印機，可打印顯示數據。

10.置存儲器，可儲存200組測量數據。

11.儀器備有U盤接口，用于存取測試數據。

12.永久日歷、時鐘功能，可進行時間校準。

13.器可以使用安卓手機或平板，關注微信公眾號，下載專用APP，通過專用軟件全程控制儀器，測試數據存儲上傳，方便查閱。

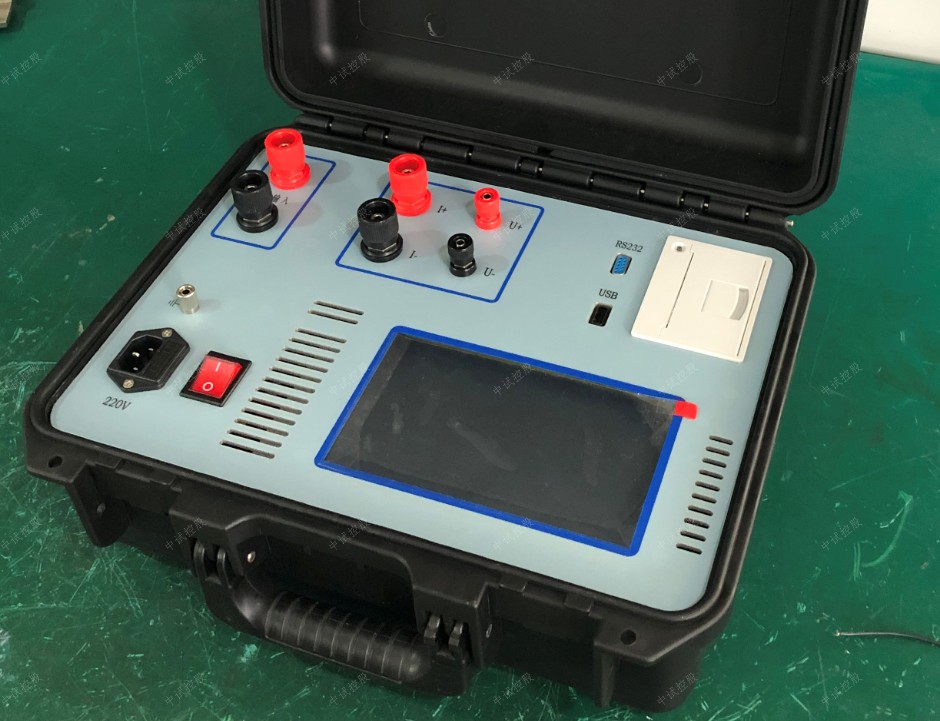

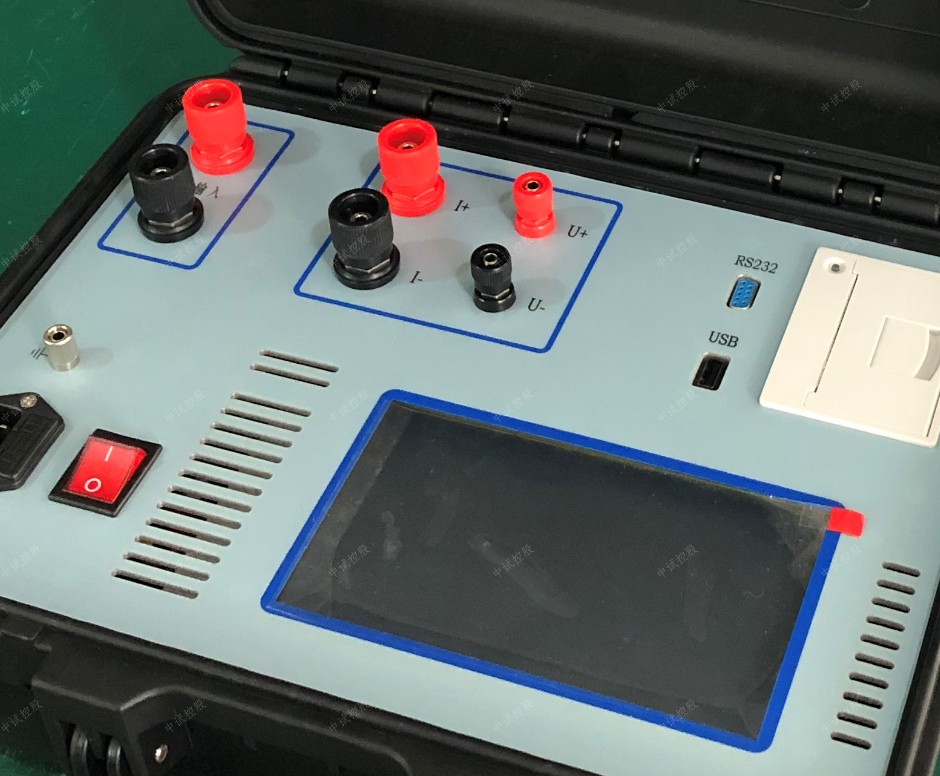

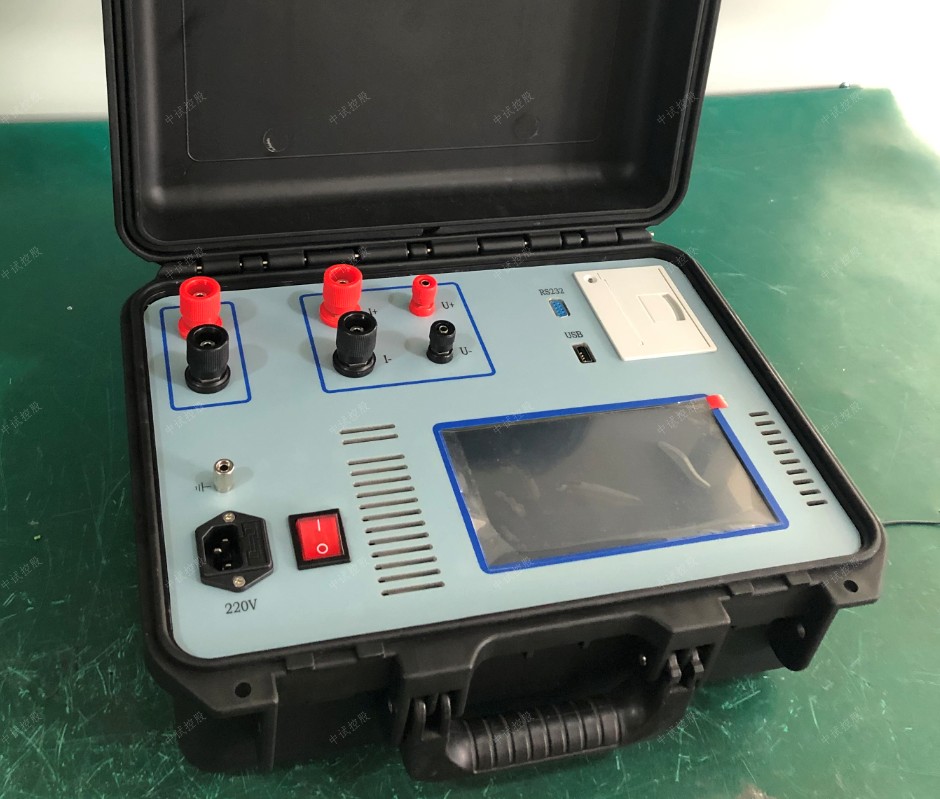

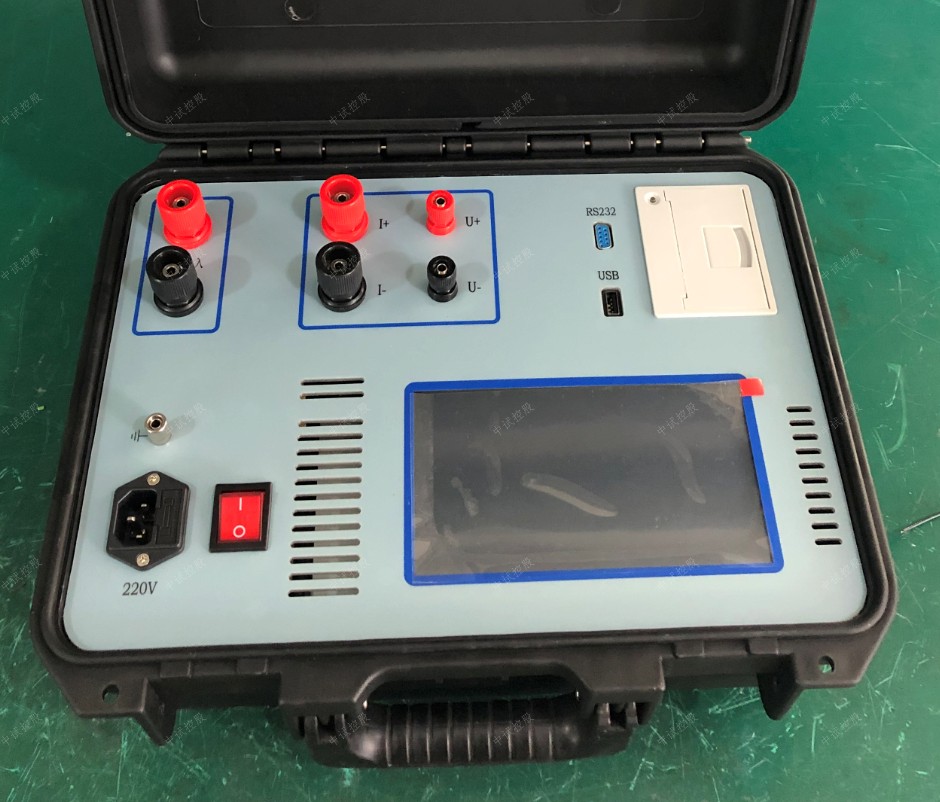

ZSCT-3600 變壓器短路阻抗測試儀（單相）
可單相、三相測試，適用于任意阻抗的試品，內置2000VA可調電源，不用外接調壓器手機APP全程控制, 7寸高清彩色觸屏液晶，自帶打印、U盤存儲、串口、時鐘功能精度：電壓/電流：0.2級，電壓測量范圍: 15V~1000V,電流測量范圍0.1A~100A 擴充量程：電壓、電流可通過電壓互感器(PT)和電流互感器(CT)擴充到所需的任意值，其它各量本儀器能按互感器的倍率自動地相應調整
電壓(量程自動)	15～1000V±（讀數×0.2%+3字）	儀器顯示	4位數字
電流(量程自動)	0.11A～100A±（讀數×0.2%+3字）	工作電源	AC 220V±10% 50Hz±1Hz
功率	COSΦ ＞0.15±（讀數×0.5% +3字）	環境溫度	-10℃～40℃
頻率(工頻)	45～55(Hz)測量精度：±0.1%	相對濕度	≤85%RH
短路阻抗	0～100%測量精度：±0.5%	重量	主機4.9KG，線箱5.2KG
測試線長度	標配8米，長度可以定制	外形尺寸	主機360×290×170（mm）

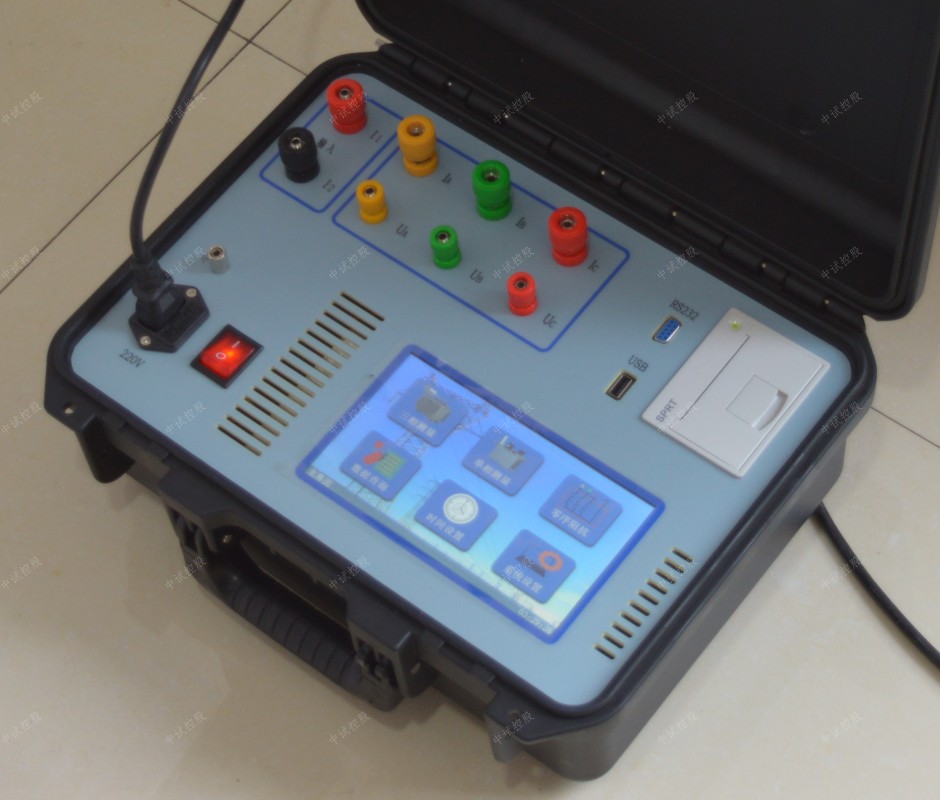

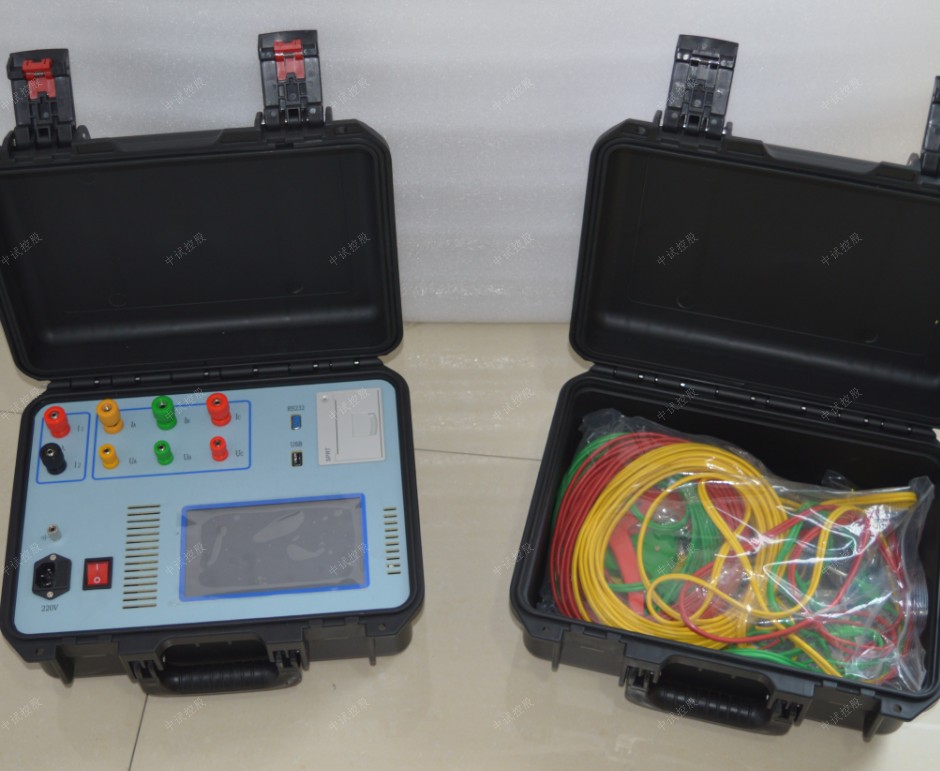

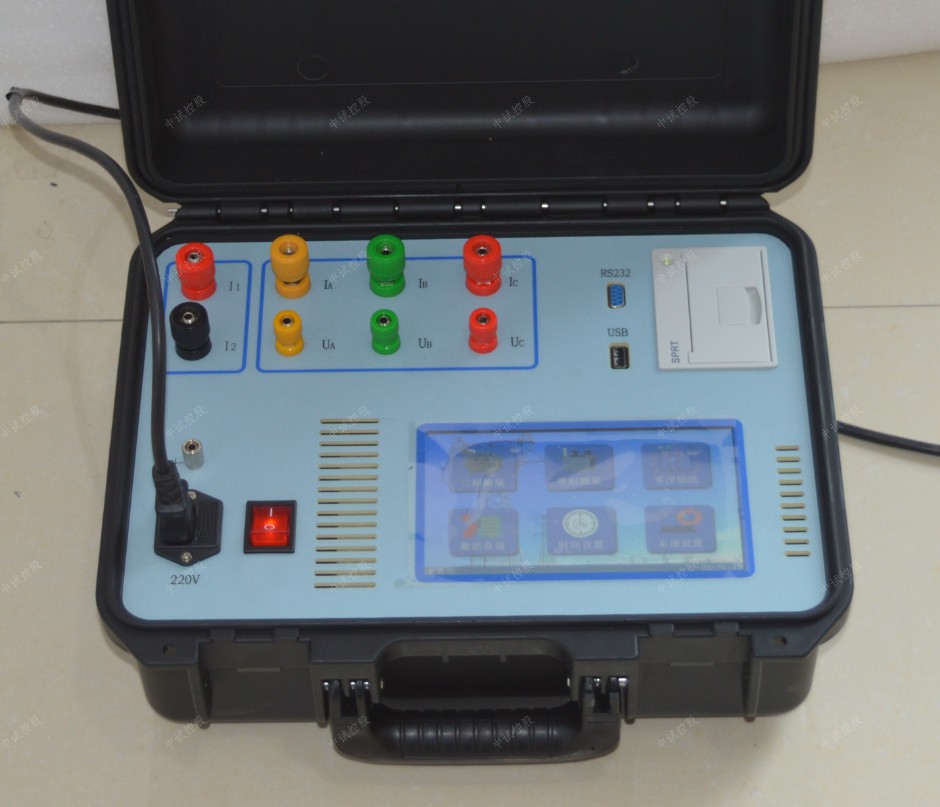

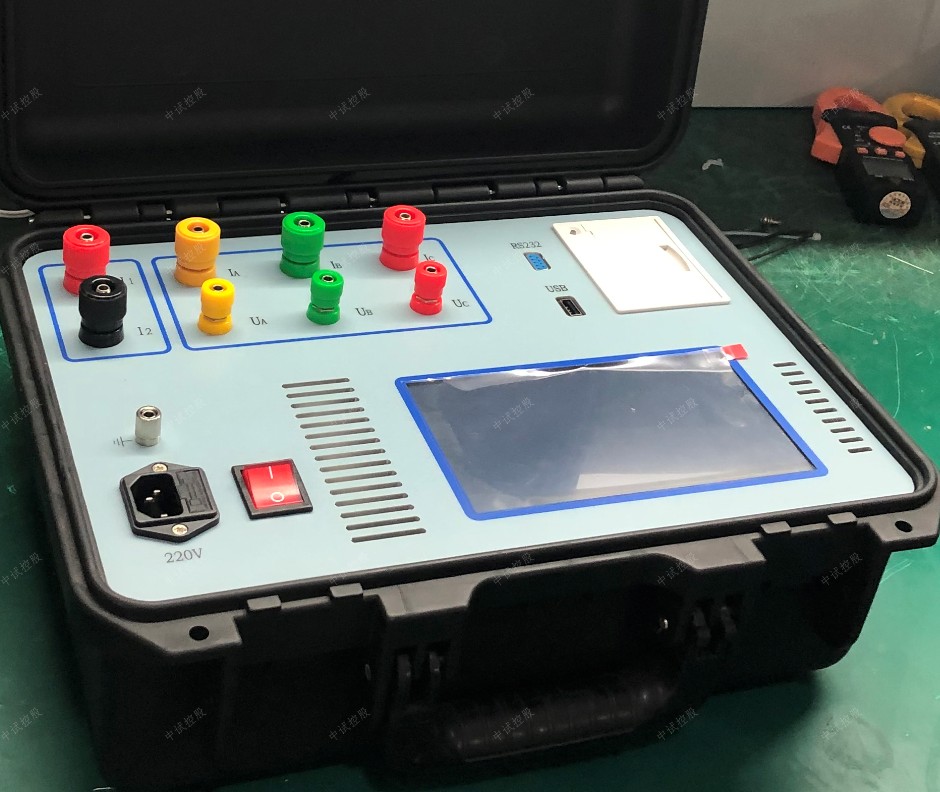

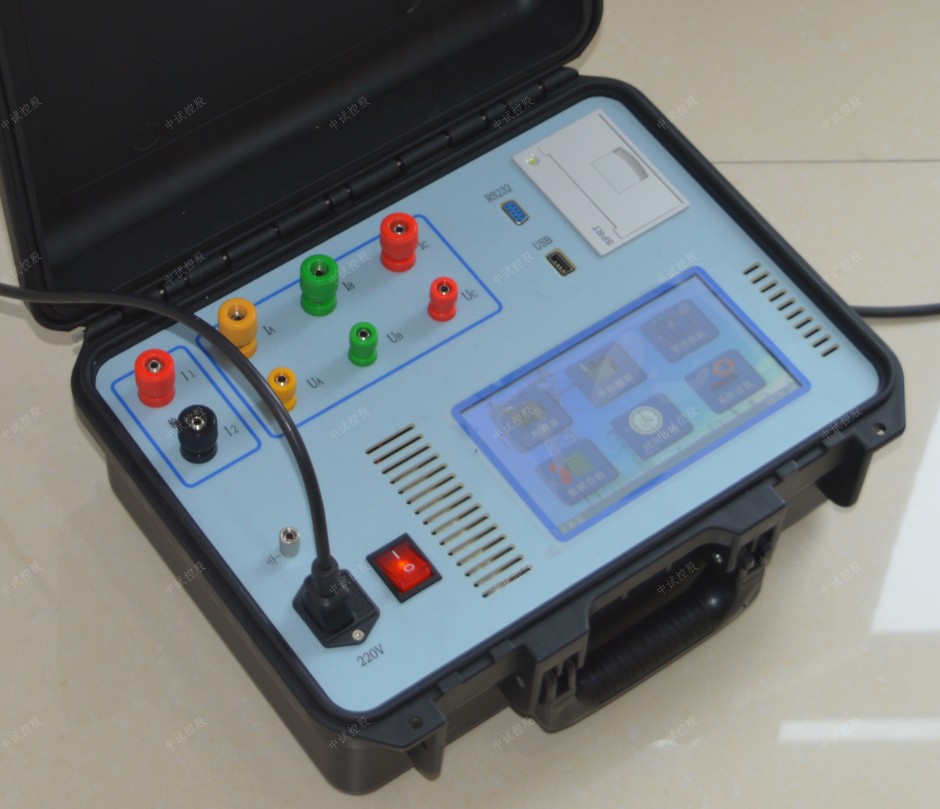

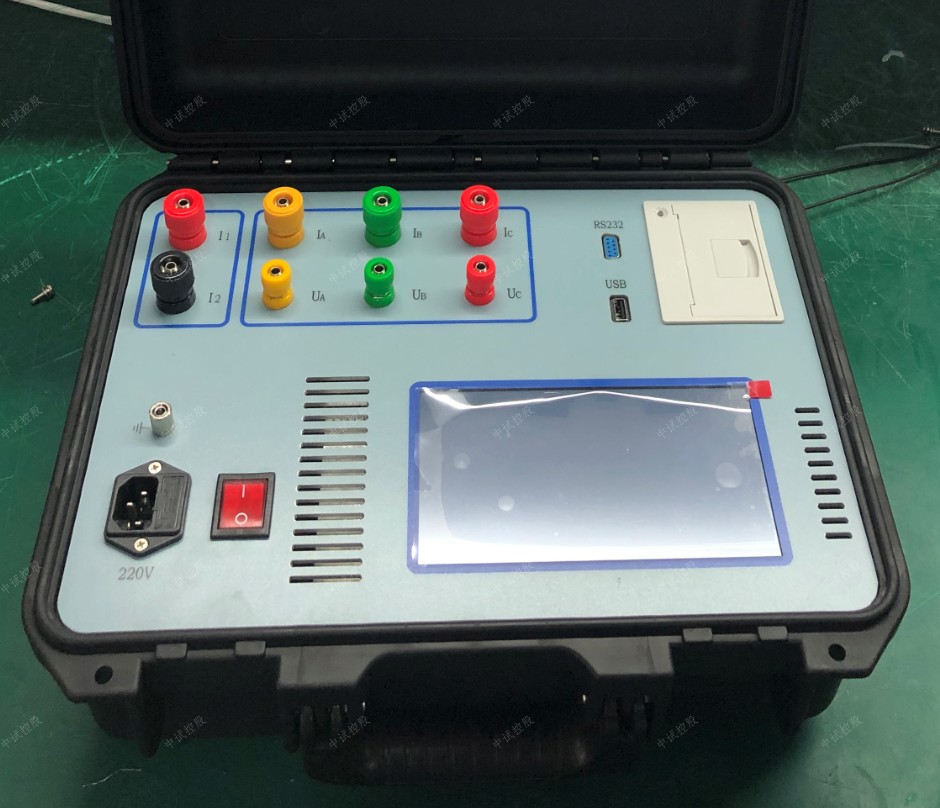

ZSCT-3900 變壓器短路阻抗測試儀（三相）
可單相、三相測試，不用倒線適用于任意阻抗的試品，內置2000VA可調電源，不用外接調壓器手機APP全程控制，7寸高清彩色觸屏液晶，自帶打印、U盤存儲、串口、時鐘功能精度：電壓/電流：0.2級，電壓測量范圍：AC15V~400V，電流測量范圍：AC 0.1A~20A 擴充量程：電壓、電流可通過電壓互感器(PT)和電流互感器(CT)擴充到所需的任意值，其它各量本儀器能按互感器的倍率自動地相應調整
電壓(量程自動)	15～400V ±（讀數×0.2%+3字）	儀器顯示	4位數字
電流(量程自動)	0.1A～20A±（讀數×0.2%+3字）	工作電源	AC 220V±10% 50Hz±1Hz
功率	COSΦ ＞0.15±（讀數×0.5% +3字）	環境溫度	-10℃～40℃
頻率(工頻)	45～55(Hz)測量精度：±0.1%	相對濕度	≤85%RH
短路阻抗	0～100%測量精度：±0.5%	重量	主機4.9KG，線箱5.2KG
測試線長度	標配8米，長度可以定制	外形尺寸	主機360×290×170（mm）
